| محتوا | معرفی

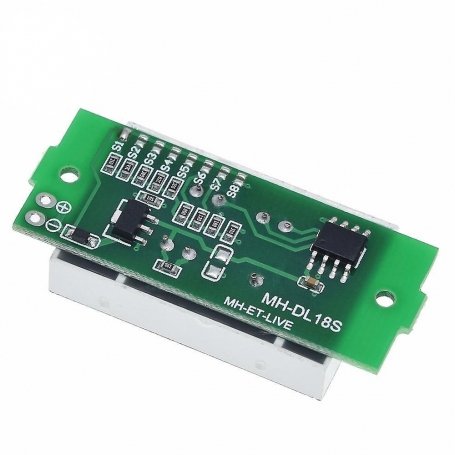

ماژول نشانگر شارژ باتری 1 تا 8 سل ، ماژولی زیبا و کاربردی که وضعیت شارژ باتری‌های لیتیومی 3.7-4.2 ولت را نشان می‌دهد ، این ماژول برای نمایش میزان ظرفیت شارژ باتری های لیتیوم یون 1 تا 8 سل کاربرد دارد، به این صورت که از طریق جامپر روی آن میتوان تعداد سل (Cell) باتری که به آن وصل میشود را مشخص و سپس مثبت و منفی باتری را به پدهای مثبت و منفی ماژول متصل نمود.
ماژول را میتوان در وسایل نقلیه، شارژرهای باتری و .. استفاده کرد .
در حالت پیش فرض S1 اتصال کوتاه است و قبل از استفاده باید با توجه به تعداد باتری های سری شده با یکدیگر، پد مطابق با آن از S1 تا S8 را روی جامپر ماژول انتخاب نمود.
حتما به این مورد دقت شود که فقط یکی از حالات S1 تا S8 انتخاب شود ، اتصال چند حالت به طور همزمان باعث آسیب به ماژول و باتری میشود
وضعیت بلوک های این ماژول با توجه به اتصال باتری 1 سل به صورت زیر است :
سطح ولتاژ کمتر از 3.3 ولت : هر 4 بلوک نمایشگر خاموش
سطح ولتاژ بین 3.3 ولت تا 3.5 ولت : 1 بلوک نمایشگر روشن
سطح ولتاژ بین 3.5 ولت تا 3.7 ولت : 2 بلوک نمایشگر روشن
سطح ولتاژ بین 3.7 ولت تا 3.9 ولت : 3 بلوک نمایشگر روشن
سطح ولتاژ بیشتر از 3.9 : 4 بلوک نمایشگر روشن
برای باتری های با تعداد سل بشتر میتوانید تعداد سل را در اعداد سطح ولتاژ ضرب کنید ، به عنوان مثال ، شما اگر از باتری 3 سل استفاده میکنید تمام اعداد سطح ولتاژ را باید در 3 ( تعداد سل) ضرب کنید . به عنوان نمونه ، در سطح ولتاژ بین 10.5 ولت تا 11.1 ولت 2 بلوک نمایشگر روشن است .
مشخصات
ولتاژ کاری : 3 تا 34 ولت DC
جریان ماژول در زمان کار : 5 میلی آمپر
تعداد سلول های پشتیبانی شده : 1 تا 8 سل (پیشفرض روی یک سل تنظیم شده است )
وزن : 5 گرم | ماژول تولید موج مربعی دارای چیپ تایمر معروف NE555، قابلیت تولید موج مربعی از فرکانس 1 تا 200 کیلوهرتز با قابلیت تنظیم فرکانس و Duty Cycleاین ماژول برای تولید شکل موج های مربعی از سیستم نوسان ساز مونواستابل استفاده می کند و همانطور که گفته شد شما می توانید فرکانس خروجی خود را از 1 هرتز تا 200 کیلوهرتز تنظیم نمایید. رنج های فرکانس توسط جامپرهای روی برد قابل تنظیم است. از این ماژول می توانید برای راه اندازی یک سیستم چشمک زن، راه اندازی موتورهای پله ای، تولید فرکانس برای MCUها و مدارهایی که نیاز به کلاک فرکانس پایین دارند استفاده کنید.
Specifications:
Main chip: NE555.
Input Voltage: 5V-15V DC.
Generate adjustable pulse for MCU.
Generate adjustable pulse,to control circuitry associated.
The output current can be 15 MA around; when 12V power supply, the output current can 35 MA around.
Input current: >=100 MA.
Output amplitude: 4.2V V-PP to 11.4V V-PP. (Different input voltage, the output amplitude will be different).
Max output current: >=15MA (5V power supply, V-PP greater than 50%), >=35MA (12V power supply, V-PP greater than 50%).
Output with LED indication(low level, LED will on; high level, LED will off; low frequency, the LED flashes).
Dimensions: 32 x 22 x 20(LxWxH) mm.
Application:
As a square wave signal generator generates a square wave signal used for experimental development.
Used to drive a stepper motor for generating a square wave drive signal.
Generate adjustable pulse for MCU.
Generate adjustable pulse, to control circuitry associated. | این ماژول بر پایه ISD 1820 که یک تراشه ضبط و پخش پیام است. این محصول یک ماژول تک تراشه ای ضبط صدا، با قابلیت ذخیره سازی در حافظه غیرفرار و قابلیت پخش صدا از 8 ثانیه تا 20 ثانیه است.
استفاده از این ماژول بسیار ساده است به گونه ای که شما می توانید به طور مستقیم با یک کلید فشاری روی برد یا با میکروکنترلرهایی نظری آردوینو، STM32، ChipKit و ... آن را کنترل کنید. شما می توانید به همین روش ضبط، پخش و تکرار صدا را کنترل کنید.
Introduction
ISD1820 Sound/Voice Board Recording Recorder Playback Module Arduino, ARM
Voice record module is base on ISD1820, which a multiple-message record/playback device. It can offer true single-chip voice recording, no-volatile storage, and playback capability for 8 to 20 seconds. The sample is 3.2k and the total 20s for the Recorder.
Operating mode selector switch
LED indicates if the board is recording
Record up to 64 seconds of audio
All pins of the ISD1932 broken out to 0.1″ headers
Breadboard friendly
This module use is very easy which you could direct control by push button on board or by Microcontroller such as Arduino, STM32, Chip Kit etc. From these, you can easy control record , playback and repeat and so on.
2.4V to 5VDC supply voltage
On-chip speaker driver
Record up to 20 seconds of audio | ماژول XL6009-LM2577 مبدل افزاینده DC-DC با معماری BOOST و ابعاد کوچک از 3 الی 32 ولت به 5 الی 35 ولت ماکزیمم 2.5 آمپر تبدیل میکند.
اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از ۱ درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.
نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.
نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.
کاربردهای ماژول ماژول XL6009-LM2577 مبدل افزاینده DC-DC:
تثبیت ولتاژ
انواع سیستم های الکترونیکی
مشخصات فنی ماژول XL6009-LM2577 مبدل افزاینده DC-DC :
مدل : XL6009 boost module
تنظیم بار : ±0.5%
تنظیم ولتاژ : ±0.5%
ولتاژ ورودی :3 – 32 ولت
ماکزیمم جریان ورودی : 4A
ولتاژ خروجی : 5 تا 35 ولت
ماکزیمم جریان خروجی : 4A
جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
فرکانس سوئیچینگ : 150KHz
دمای کاری: 40- تا 85 سانتی‌گراد
ابعاد : 43mm * 21mm * 12mm
بازده تبدیل : 92% (Max.)
به کمک ماژول XL6009 می توان ولتاژ خروجی را افزایش داد. اما باید در نظر داشت که با کاهش ولتاژ ورودی و نزدیک شدن آن به حداقل میزان ورودی، به عنوان مثال در حوالی 3.3 ولت، خروجی ولتاژ این ماژول افزاینده ولتاژ ممکن است پایدار باقی نماند. به عنوان مثال، با اعمال ولتاژ 5 به ورودی، می توانید خروجی را بر روی 12 تنظیم کنید. اما با کاهش این مقدار به اندازه 3.3، ولتاژ خروجی از حالت پایدار خارج شده و ولتاژهایی بیش از 12، به عنوان مثال 20 و یا حتی 30 دریافت خواهید کرد.
راهکار غلبه بر این مشکل بسیار ساده خواهد بود. کافیست در خروجی ماژول افزاینده ولتاژ XL6009، یک کاهنده ولتاژ LM2596 قرار داده و ولتاژ ثابتی را ایجاد کنید. از آنجاییکه ولتاژ باتری حین کار در حال کاهش بوده و جریان کشی از باتری سبب افت ولتاژ آن نیز خواهد شد، توصیه می شود در خروجی ماژول XL6009، برای تثبیت ولتاژ، حتما از رگولاتور سوییچینگ استفاده کنید. | TP4056 type C یک ماژول شارژر باتری کم هزینه و کوچک است. این ماژول در دستگاه‌های الکترونیکی پرتابل برای شارژ باتری‌های لیتیومی یک سلوله کاربرد فراوان دارد. این ماژول قابلیت پشتیبانی از جریان شارژ تا 1 آمپر و شارژ باتری‌ها با ظرفیت‌های متفاوت از 100mAh تا 1000mAh را دارد. همچنین دارای نشانگر میزان شارژ است که وضعیت شارژ باتری را نشان می‌دهد. ماژول TP4056 با دارا بودن مدار محافظ، از شارژ بیش از حد، دشارژ و اتصال کوتاه جلوگیری می کند. این ماژول با قابلیت تغذیه از یک درگاه type C استفاده از آن را در کنار انواع دستگاه‌ها راحت میکند. | نمایشگر ولتاژ باتری 12 ولت و درصد شارژ باترى 12V روپنلی جهت نمایش میزان ظرفیت باتری های خشک، اسیدی می باشد.
ولتاژ کاری بخش ولت متر : 4.5 تا 36 ولت
قابلیت نمایش میزان شارژ باتری های 12 ولتی و 24 ولتی و 36 ولتی
بارگراف نشانگر شارژ باتری دارای 8 قسمت است که دارای تقسیم بندی به صورت زیر است :
10% 25% 40% 50% 60% 75% 90% 100%
ابعاد
48x29x21 میلیمتر
قابلیت ها
رزولوشن : 8LED -- > 10% 25% 40% 50% 60% 75% 90% 100%
دقت اندازه گیری ولتمتر : 98%
ولتاژ بالاتر از 11.1 ولت --> چراغ اول روشن میشود
ولتاژ بالاتر از 11.3 ولت --> چراغ دوم روشن میشود
ولتاژ بالاتر از 11.6 ولت --> چراغ سوم روشن میشود
ولتاژ بالاتر از 11.9 ولت --> چراغ چهارم روشن میشود
ولتاژ بالاتر از 12.2 ولت --> چراغ پنجم روشن میشود
ولتاژ بالاتر از 12.5 ولت --> چراغ ششم روشن میشود
ولتاژ بالاتر از 12.9 ولت --> چراغ هفتم روشن میشود
ولتاژ بالاتر از 13.3 ولت --> چراغ هشتم روشن میشود
Dual display voltage voltmeter 12V lead acid storage battery lithium battery power display with reverse protection
Product Description:
Features:
1, dual power voltage at a glance. Show more intuitive. Up 8 bar color bar shows the battery power, the downlink voltmeter (display battery voltage), the voltage table decimal point automatic shift accuracy is higher.
2, with reverse protection function
3, the use of a wider range, 18650 lithium polymer lithium battery pack, lead-acid batteries, electric vehicle batteries, nickel-metal hydride batteries and other types of electric equipment can be used.
Use: the display board positive and negative terminals and connected to the measured battery positive and negative 2, digital tube that is real-time battery power
Temperature sound Tip: This product voltage is red and blue 2 colors available,
Product parameters:
1. Working current: 5-15ma, the lower the battery voltage, the smaller the current.
2. 8 Segment Power Resolution: 10% 25% 40% 50% 60% 75% 90% 100%
3. Voltage table accuracy of about 2%
4. Operating temperature: -10 ~ 65 ℃
5. Working humidity: 10 ~ 80% (no condensation)
6. Overall dimensions: 48 × 29 × 21 mm
12V lead acid voltage range:
(Can be used 4 string of lithium iron phosphate battery)
The battery voltage is greater than 10.7V, bright 1 grid power
The battery voltage is greater than 11.0V, bright 2 grid power
Battery voltage greater than 11.3V, light 3 grid power
The battery voltage is greater than 11.6V, bright 4 grid power
The battery voltage is greater than 12.0V, bright 5 grid power
The battery voltage is greater than 12.3V, bright 6 grid power
The battery voltage is greater than 12.6V, bright 7 grid power
Battery voltage greater than 12.9V, bright 8 grid power |
