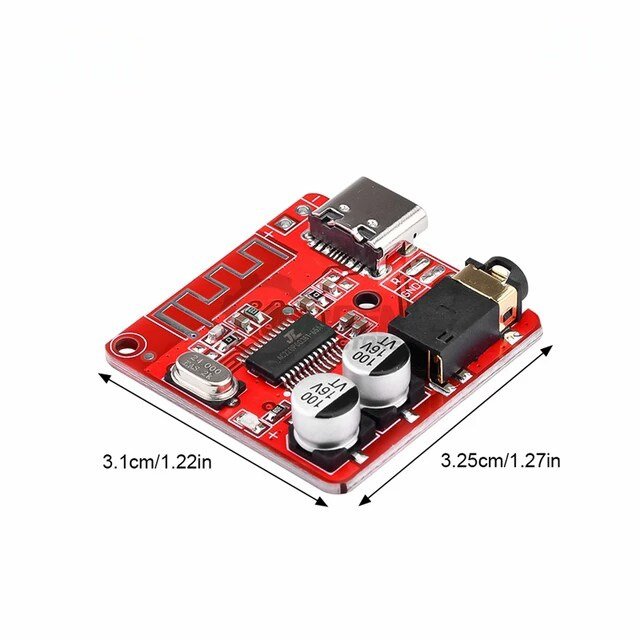

| محتوا | ماژول XY-BT-Mini نوعی پخش‌کننده بلوتوثی به شمار می‌رود که می‌تواند انواع فایل‌های صوتی را از راه دور و تا فاصله 20 متری پخش کند. پخش صداها به صورت پایدار، ابعاد کوچک و . . .، مهمترین دلایل محبوبیت ماژول بی تی مینی هستند. ولتاژ کاری این ماژول بین 3.7 تا 5 ولت است. روی برد ماژول آمپلی‌فایر و بلوتوث XY-BT MINI دو پین جهت وصل کردن باتری و یک درگاه-usb type C تعبیه شده که می‌توان به منظور تأمین تغذیه از باتری لیتیومی و همینطور شارژر موبایل‌های اندرویدی استفاده کرد. برای خروجی هم سه پین روی برد و یک جک هدفون 3.5 میلی‌متری مشاهده می‌شود.
نکات راهنما جهت راه‌اندازی ماژول آمپلی‌فایر و بلوتوث XY-BT MINI
تغذیه بی تی مینی را از پین‌های باتری و یا ورودی microUSB تأمین نمایید. در ادامه LED روشن می‌شود. سپس خروجی را به تقویت‌کننده و یا هدفون وصل کنید. وقتی تغذیه ماژول متصل می‌گردد، بلوتوث با نام XY_BT آماده جفت شدن خواهد بود. در ادامه با موبایل یا رایانه، به بلوتوث ماژول وصل شوید. بعد از جفت شدن، صدایی شنیده خواهد شد که نشان‌دهنده اتصال موفق می‌باشد. حالا فایل صوتی دلخواه را پخش کنید. | آی سی اصلی 8403
دارای ولوم برای تنظیم صدای خروجی
ولتاژ کاری: 2.5 ولت تا 5.5 ولت دی سی
توان:6 وات
خروجی استریو
قابل اتصال دو بلندگو 3 وات
امپدانس صدای 4 تا 8 اهم باند ها | ماژول XL6009-LM2577 مبدل افزاینده DC-DC با معماری BOOST و ابعاد کوچک از 3 الی 32 ولت به 5 الی 35 ولت ماکزیمم 2.5 آمپر تبدیل میکند.
اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از ۱ درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.
نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.
نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.
کاربردهای ماژول ماژول XL6009-LM2577 مبدل افزاینده DC-DC:
تثبیت ولتاژ
انواع سیستم های الکترونیکی
مشخصات فنی ماژول XL6009-LM2577 مبدل افزاینده DC-DC :
مدل : XL6009 boost module
تنظیم بار : ±0.5%
تنظیم ولتاژ : ±0.5%
ولتاژ ورودی :3 – 32 ولت
ماکزیمم جریان ورودی : 4A
ولتاژ خروجی : 5 تا 35 ولت
ماکزیمم جریان خروجی : 4A
جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
فرکانس سوئیچینگ : 150KHz
دمای کاری: 40- تا 85 سانتی‌گراد
ابعاد : 43mm * 21mm * 12mm
بازده تبدیل : 92% (Max.)
به کمک ماژول XL6009 می توان ولتاژ خروجی را افزایش داد. اما باید در نظر داشت که با کاهش ولتاژ ورودی و نزدیک شدن آن به حداقل میزان ورودی، به عنوان مثال در حوالی 3.3 ولت، خروجی ولتاژ این ماژول افزاینده ولتاژ ممکن است پایدار باقی نماند. به عنوان مثال، با اعمال ولتاژ 5 به ورودی، می توانید خروجی را بر روی 12 تنظیم کنید. اما با کاهش این مقدار به اندازه 3.3، ولتاژ خروجی از حالت پایدار خارج شده و ولتاژهایی بیش از 12، به عنوان مثال 20 و یا حتی 30 دریافت خواهید کرد.
راهکار غلبه بر این مشکل بسیار ساده خواهد بود. کافیست در خروجی ماژول افزاینده ولتاژ XL6009، یک کاهنده ولتاژ LM2596 قرار داده و ولتاژ ثابتی را ایجاد کنید. از آنجاییکه ولتاژ باتری حین کار در حال کاهش بوده و جریان کشی از باتری سبب افت ولتاژ آن نیز خواهد شد، توصیه می شود در خروجی ماژول XL6009، برای تثبیت ولتاژ، حتما از رگولاتور سوییچینگ استفاده کنید. | از این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
کاربردها
منابع تغذیه
پروژه های الکترونیکی
صنایع
مشخصات
ولتاژ تغذیه ماژول: 3 تا 28 ولت DC
محدوده ی سنجش ولتاژ: 0 تا 100 ولت DC
حفاظت در برابر بر عکس زدن قطب های مثبت و منفی
رزولیشن: 0.1 ولت
Specification
2-wire detection voltage: 0.0 ~ 30V (with reverse polarity protection)
Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 100V
Operating Current: <20mA
Display: 0.28 “LED, red
Dimensions: 31 × 12 × 9mm (length width Х Х high)
Installation hole: 23 × 10 mm
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error ( / -1 words) | این ماژول کارکرد ساده ای داشته و شما می توانید توسط یک مولتی ترن که بر روی ماژول وجود دارد ولتاژ ایده آل خود را تنظیم نمایید. در بسیاری از پروژه ها ولتاژی به غیر از ولتاژ های استاندارد نیاز است یا اینکه ولتاژ منبعی که برای مدار شما وجود دارد بیشتر از حد ولتاژ مورد نیاز شما می باشد. به عنوان مثال در صورتی که مداری با رله و چند قطعه پرمصرف و یک میکروکنترلر طراحی شده باشد، در صورتی که در ماشین مورد استفاده قرار گیرد، شما نمی توانید رگولاتور معمولی بگذارید چون جریان پایینی دارد و در نتیجه تنها راه شما استفاده از یک مبدل dc به dc با آمپر بالا می باشد. در مواقعی نیز لازم می شود که ولتاژی نامتعارف با جریان بالا داشته باشید. به عنوان مثال ولتاژ تغذیه ایده آل ماژول sim900 برای کارکرد مناسب 4.3 ولت 2 آمپر است، هیچ رگولاتوری با این ولتاژ و جریان وجود ندارد اما شما می توانید توسط این ماژول هر ولتاژی را با آمپر بالا برای مدار خود ایجاد نمایید.
علاوه بر امکانات فوق، ماژول دارای یک نمایشگر جهت ولتاژ می باشد که توسط یک کلید می توانید ولتاژ ورودی یا خروجی را مشاهده نمایید.
کاربردها:
منبع تغذیه در دستگاه های الکترونیکی
شارژرها
ساخت منبع تغذیه آزمایشگاهی
برای تبدیل 12 ولت به 5 ولت یا 3.3 ولت
راه اندازی Power LED
مشخصات:
ولتاژ ورودی: 4.2 تا 40 ولت DC
محدوده ی ولتاژ خروجی قابل تنظیم: 1.25 تا 37 ولت DC
حداکثرجریان خروجی: 3 آمپر
نوع تغذیه: سوئیچینگ
تنظیم ولتاژ خروجی به طور پیوسته
introduction
LM2596 DC DC Step Down Converter Voltage Regulator LED Display Voltmeter 4.0~40 to 1.3-37V Buck Adapter Adjustable Power Supply
Specification
Module Model:LM2596 Buck Converter Voltmeter
Cutting Size: 66mm x 35mm
Input Voltage: DC 4.0~40V
Output Voltage: 1.25V~37V (continuously adjustable, the input voltage must be 1V higher than the output voltage)
Output Current: 2A(normal and stable), 3A Max.
Ripple Frequency: About 150Khz
Ripple Peak: About 100mV
Display Color: Red
Voltage Meter Error: ±0.1V
Measure Range:4~40V (for measure accurately, please ensure that the input voltage is more than 4V)
IN : Input Postive
IN-: Input Negative
Out : Output Postive | ماژول رله با کنترل مبتنی بر فتوسل و ولتاژ کاری 12 ولت دارای یک پتانسیومتر برای تنظیم حساسیت نور
از این ماژول به عنوان تشخیص دهنده شدت نور برای کنترل رله استفاده می شود. حساسیت فتوسل (تشخیص دهنده شدت نور) با استفاده از پتانسیومتر تعبیه شده بر روی برد قابل تنظیم است.
مشخصات
ولتاژ تغذیه 12 ولت
رله 10A @ 250VAC/30VDC
دارای LED نشان دهنده فعال بودن تغذیه
دارای LED نشان دهنده فعال بودن رله
Introduction
The module can be used as light detector to control lighting with adjustable sensitivity.
Specification
Power: 12VDC
Relay: SPDT
Contacts: 10A@ 250/125VAC/30VDC
LED Power Indicator
LED Relay active |
