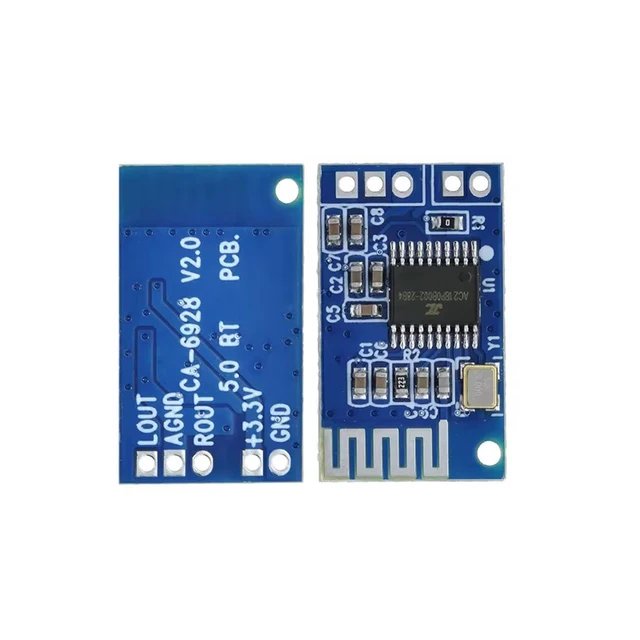

| محتوا | این ماژول CA6912 می باشد که همان ماژول CA6928 بوده با این تفاوت که ولتاژ ورودی آن به جای 5 ولت 12 ولت می باشد.
بلوتوث Bluetooth نوعی پروتکل ارتباطی بوده و در باند فرکانسی 2.4 گیگاهرتز کار می‌کند. بلوتوث Bluetooth توسط تراشه مخصوص در دوطرف فرستنده و گیرنده ارسال و دریافت می‌شود.
بلوتوث Bluetooth نوعی ارتباط رادیویی با برد کوتاه است. ماژول‌های بلوتوث Bluetooth هرکدام دارای تراشه متفاوت با عملکرد منحصر به خودشان هستند. به عنوان مثال ماژول بلوتوث CA-6928 منحصرا برای انتقال صوت طراحی شده است. | مولد های فرکانس، از ابزارهای کاربردی در زمینه تولید فرکانس مطلوب به شمار می روند. ماژول مولد پالس NE555، از تراشه محبوب 555 جهت ایجاد فرکانس در خروجی استفاده می کند. این ماژول راه اندازی و کار با تراشه 555 را به سادگی ممکن می سازد. به کمک این ماژول، تنها با اتصال تغذیه، می توانید فرکانس خروجی را به سادگی و از طریق پتانسیومتر قرار گرفته بر روی برد، تنظیم نمایید. بدین ترتیب، به کمک این ماژول و بدون درگیر شدن با جزییات راه اندازی تراشه 555، می توانید آن را راه اندازی کرده و خروجی فرکانس را ایجاد نمایید.
مشخصات فنی و ویژگی های کلی
ولتاژ کاری 5الی 12 ولت
Duty Cycle کمینه 50 درصد الی 98 درصد بیشینه
قابلیت تنظیم فرکانس خروجی از طریق پتانسیومتر برد
فرکانس کاری قابل تنظیم بین 4 هرتز الی 1.3 کیلوهرتز
جریان خروجی 15 میلی آمپر برای تغذیه 5 ولت و 35 میلی آمپر برای تغذیه 12 ولت
کاربردها
طراحی و پیاده سازی دیمرها
ایجاد فرکانس صوتی برای بازرها
طراحی و پیاده سازی تایمرهای دقیق
طراحی و پیاده سازی رله های تایمری | ماژول کاهنده ولتاژ XL4015
ماژول های مبدل ولتاژ از پرکاربردترین ماژول ها در تبدیل ولتاژ های مختلف به شمار می روند. یکی از انواع مهم ماژول های مبدل، ماژول های کاهنده هستند. به کمک این ماژول ها می توانید از ولتاژ ورودی کاسته و ولتاژ خروجی ایده آل خود را بسازید. اما در کنار این، تمام ماژول های کاهنده جریان ورودی منبع تغذیه را محدود می کنند. به عنوان مثال یک ماژول کاهنده با جریان خروجی 1 آمپر که به ورودی آن منبع 5 آمپر متصل است، تنها قادر به تحویل بیشینه یک آمپر به خروجی بوده خواهد بود. این در حالیست که ماژول کاهنده ولتاژ XL4015 قابلیت تحمل جریان تا 5 آمپر را در خروجی خود دارد. ماژول Xl4015 یک مبدل کاهنده DC به DC با ولتاژ خروجی قابل تنظیم است. این ماژول قادر است ولتاژ ورودی 8 تا 36 ولت DC را به ولتاژ خروجی 1.25 تا 32 در خروجی برساند. راه اندازی و کار با این ماژول بسیار ساده است. کافیست ورودی تغذیه را با رعایت پلاریته به ماژول متصل کنید. سپس با چرخاندن مولتی ترن(ولوم آبی رنگ) می توانید خروجی ولتاژ را بر روی مقدار مورد نظر تنظیم نمایید.
مشخصات فنی و ویژگی های کلی ماژول کاهنده ولتاژ XL4015
ولتاژ ورودی 8 الی 36 ولت
قابلیت تحویل جریان به خروجی تا 5 آمپر
دارای حفره بر روی بدنه جهت پیچ و مهارسازی
ولتاژ خروجی قابل تنظیم بین 1.25 الی 32 ولت
دارای مولتی ترن جهت تنظیم آسان ولتاژ خروجی | ماژول ترموستات دیجیتال XH-W1209 دارای نمایشگر و کلیدهای کنترلی
کنترل کننده دیجیتال دما با دقت بالا دارای نمایشگر 7segment سه رقمی ، کلیدهای کنترلی و سنسور بیرونی ضدآب
مشخصات
ولتاژ کاری: 12 ولت
اندازه ابعاد: 48x40x15mm
نرخ تازه سازی اطلاعات: 0.5 ثانیه
نحوه استفاده
با فشار لحظه ای کلید SET می توان دمای تحریک را تعیین کرد. برای تنظیم دمای تحریک با فشار دادن لحظه ای کلید SET نمایشگر شروع به چشمک زدن می کند. مقدار پیش فرض بر روی 28 درجه تنظیم شده که می توان با کلیدهای /- تغییر داد. بعد از انجام تغییرات با زدن کلید SET تنظیمات دمای تحریک تثبیت می شود. برای تنظیم پارامترهای مورد نیاز چند ثانیه کلید SET را فشار داده و وارد مد تنظیم پارامتر شوید. باکلیدهای جهت دار در بین پارامترهای محتلف جابحا شده و با دوباره زدن کلید SET وارد تنظیمات پارامتر مربوطه می شوید.
مدهای کاری و پارامترهای قابل تنظیم
P0 دارای دو حالت سرد(Cool) و گرم(Heat) که رله را در دمای تعیین شده(دمای تحریک) قطع یا وصل کند.
Cool وقتی دما از حد مجاز تعیین شده بیشتر باشدرله وصل می شود و بالعکس(هدف کنترل سیستم سرمایشی)
Heat وقتی دما از حد مجاز تعیین شده کمتر باشد رله وصل می شود و بالعکس(هدف کنترل سیستم گرمایشی)
P1 هیسترزیس، برای تعیین تلورانس حساسیت به کار می رود. تغییرات وضعیت رله با حساسیت تعیین شده برای سیستم مرتبط است و بعد از تغییر وضعیت رله، تغییرات جزئی دما موجب تغییر وضعیت رله نمی شود تا زمانی که حساسیت تعیین شده رفع شود. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما سیستم رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.
P2 حداکثر مجاز دما را تعیین می کند.
P3 حداقل مجاز دما را تعیین می کند.
P4 برای کالیبره کردن مورد استفاده قرار می گیرد، به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.
P5 تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما(قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)
P6 با فعال کردن این گزینه و تنظیم دمای اخطار حداکثری، در صورت رسیدن دما به حد تعیین شده عبارت “---” نمایش داده می شود.
برای ذخیره تنظیمات 3 ثانیه کلید SET را فشار داده و یا 5 ثانیه صبر کنید.
در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “LLL” بر روی صفحه نمایش ظاهر می شود.
Introduction
100% complete machine chip, wave soldering, stable performance, good consistency;
embedded central processor chip (MCU), better intelligent, lower power consumption;
power-off settings automatically memory (MCU built-in EEPROM storage unit)
the control accuracy of 0.1 ℃;
hysteresis 0.1 from the set, you can control the decimal (0.1-15.0).
Specification
Thermostat range: -50 ~ 110 ℃;
Resolution: 0.1 ℃ between -9.9 ~ 99.9 ℃; 1℃ at other range;
Temperature measurement accuracy: 0.1 ℃;
Control accuracy: 0.1 ℃;
Backlash accuracy: 0.1 ℃;
Refresh rate: 0.5 S;
High Temperature Alarm: 0 ~ 110 ℃;
Motherboard Power Supply: DC 12V;
Output: 1 channel relay output, capacity=10A;
Measurement input: NTC (10K 0.5%) Waterproof sensor;
Environmental requirements: -10 ℃ ~ 60 ℃, Humidity 20% -85%;
Size: 48 * 40mm;
Power consumption: Quiescent Current: ≤35MA;Attract current≤65MA;
Instruction
After wire ,then can supply power to the device, display ambient temperature.Press SET key a time,screen flash the temperature.press key of – to set the desired temperature. (long-time to press key of – to get a quick setting). after set the temperature,press SET to confirm and return, then the controller automatically do power- on or power-off Relay.The thermostat output 10A relay to meet a variety of high-power load, please sure to connect the correct circuit.
Indicator light, digital tube and buzzer status
Indicator light: Flashing indicates the cooling or heating delay-start . If the indicator is on, it indicates that the relay is closed
Digital tube: display “LL” means sensor is connected; display “HH” means over the measuring range,then the thermostat is force to disconnect the relay; display “—‘ means high temperature alarm.
Long-time press SET ket 5 seconds,then enter main setting menu,press – key to change P0 to P8.Long-time press SET key or no any press 10seconds,automatically confirm and return.
CodeIndicatingSet rangeInital SettingP0Mode set(Heating or Cooling)C/HCP1Set return difference0.1-152P2Up limit110110P3Down limit-50-50P4Temp. Adjust-0.7-7℃0P5Delay start time0-10 minutes0P6High temp.alarm0-110℃offAt “OFF” state, Long press -,start and then recovery to inital set | ماژول پاور بانک و شارژر باطری لیتیوم با قابلیت کنترل سطح شارژ باتری و ولتاژ خروجی ۵ ولت با جریان ۱ آمپر می باشد و دارای یک پورت USB و یک پورت Micro USB می باشد که از USB برای مصرف کننده و از پورت Micro USB برای شارژر استفاده می شود. این ماژول کوچک و کاربردی دارای سیستم شارژدهی خطی بوده و ولتاژ خروجی مناسب برای باتری 3.7 ولت می باشد. جهت نمایش وضعیت شارژ یک عدد چراغ LED قرمز رنگ روی برد تعبیه شده است که هنگام شارژ باتری به صورت چشمک زن بوده و وقتی باتری کاملا شارژ شد به صورت ثابت روشن می ماند. در هنگام تخلیه و شارژ گوشی، به صورت بلعکس عمل می نماید. | برد محافظ ولتاژ جهت حفاظت از دستگاه های الکترونیکی و دیجیتالی به کار می رود که هنگام وصل بعد از رسیدن ولتاژ به حد نرمال(175 تا 240) با تاخیر، رله را وصل نموده و باعث جلوگیری از آسیب دستگاه در نوسانات برق می شود. در صورت مشکل در ولتاژ برق، برق را قطع می کند. |
