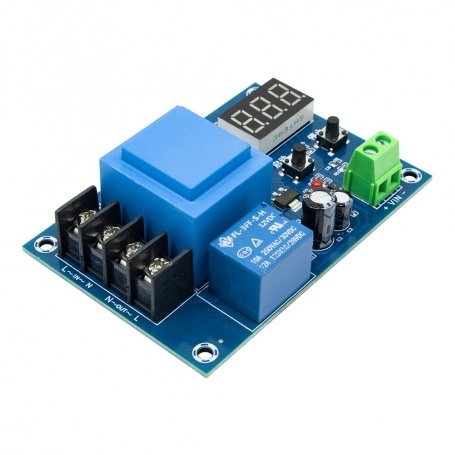

ماژول محافظ شارژ باتری لیتیومی دیجیتال 3.7 الى 120 ولت مدل HW-631 V3.0

ماژول کنترل شارژ HW-631 برای مدیریت شارژ باتری‌های لیتیومی با تعداد سل‌های مختلف، از یک سل تا ۳۰ سل (برابر با ۱۲۰ ولت) طراحی شده است. این ماژول فرآیند شارژ و دشارژ باتری را به صورت خودکار انجام می‌دهد.
مناسب برای باتری‌های لیتیومی با ولتاژ ۳.۷ تا ۱۲۰ ولت بوده و ولتاژ ورودی آن ۲۲۰ ولت AC می‌باشد. این دستگاه دارای نمایشگرهایی برای ولتاژ ورودی و خروجی است که انجام تنظیمات دقیق‌تر را بسیار آسان کرده‌اند. دو کلید برای انجام تنظیمات روی ماژول تعبیه شده است. از این ماژول می‌توان برای شارژ انواع باتری‌های لیتیومی استفاده کرد.

مشخصات فنی:

مناسب برای انواع باتری‌ها

قابلیت اتصال باتری با ولتاژ بین ۳.۷ ولت تا ۱۲۰ ولت DC

ولتاژ ورودی بین ۲۲۰ تا ۲۴۰ ولت AC شهری

پشتیبانی از جریان تا ۱۰۰ آمپر

دارای نمایشگر دیجیتال سه رقمی

شارژ خودکار و اتوماتیک

دقت تنظیمات تا ۰.۱۷ درصد

ابعاد: ۸۶×۵۸×۲۴ میلی‌متر

نحوه کار با ماژول:

در قسمت پایین نمایشگر دیجیتال (سون سگمنت)، دو کلید فشاری با نام‌های Start (سمت چپ) و Stop (سمت راست) قرار دارند که در تصاویر محصول نیز موقعیت آن‌ها مشخص شده است.

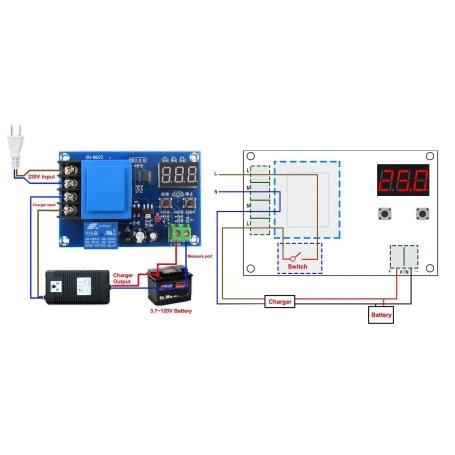

در ابتدا، تنها با اتصال برق ورودی (ولتاژ) هیچ‌کدام از LEDها یا نمایشگر روشن نخواهد شد. برای فعال‌سازی و تنظیم ماژول، ابتدا باید یک باتری یا یک منبع تغذیه ۵ ولت را به ترمینال‌های BAT+ و BAT- متصل نمایید. پس از اتصال، ولتاژ ۵ ولت روی نمایشگر نشان داده شده و پس از گذشت زمانی کوتاه، رله فعال و LED روشن می‌شود. اکنون می‌توانید مراحل تنظیمات زیر را انجام دهید:

تنظیم ولتاژ شروع شارژ:
با نگه داشتن کلید Start به مدت ۳ ثانیه، نمایشگر به حالت چشمک‌زن درمی‌آید. در این حالت با فشردن کلیدهای Start و Stop می‌توانید مقدار ولتاژ شروع شارژ را تغییر دهید.

تنظیم ولتاژ قطع شارژ:
با نگه داشتن کلید Stop به مدت ۳ ثانیه، نمایشگر چشمک‌زن خواهد شد. سپس با فشردن دکمه‌های Start و Stop می‌توانید مقدار ولتاژ قطع شارژ را تغییر دهید.

بازگردانی به تنظیمات کارخانه:
با نگه داشتن همزمان دو کلید Start و Stop عدد 888 روی نمایشگر ظاهر می‌شود. پس از چند لحظه، نمایشگر به حالت عادی بازمی‌گردد و تمام تنظیمات قبلی حذف شده و ماژول به حالت اولیه کارخانه بازمی‌گردد.
