| محتوا | حداکثر جریان خروجی:30 آمپر
باتری قابل شارژ: از باتری های 6 ولت تا 60 ولت
دارای نمایشگر با بک لایت آبی
ابعاد:92 در 45 در 25 میلی متر
دارای ارتباط UART
دارای دو نشانگر ال ای دی برای نمایش وضعیت ماژول

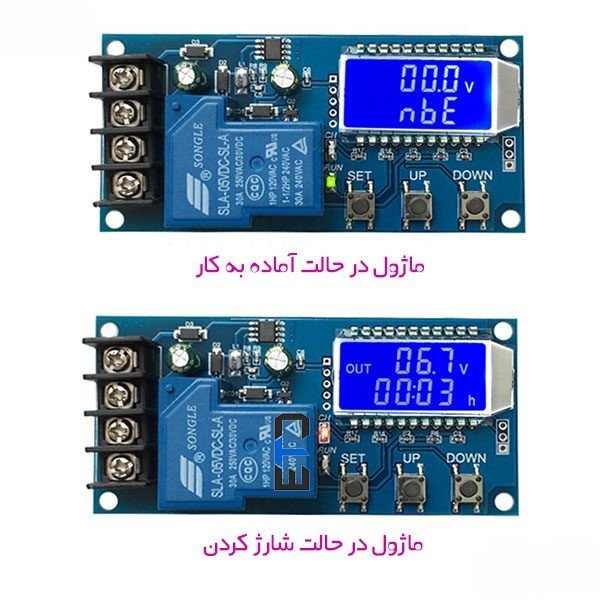

ماژول کنترل شارژ باتری دیجیتال با نمایشگر 6 الی 60 ولت و مدل XY-L30A یک ماژول کنترل شارژ باتری است که قابلیت کنترل و نمایش وضعیت شارژ باتری‌ها را دارد. این ماژول برای شارژ باتری‌هایی با ولتاژ ورودی بین 6 و 60 ولت استفاده می‌شود و قابلیت نمایش وضعیت شارژ باتری را با استفاده از نمایشگر دیجیتالی دارد.
ویژگی‌ها و عملکردهای ممکن این ماژول عبارتند از:
1. ولتاژ ورودی:
ماژول با ولتاژ ورودی بین 6 و 60 ولت تغذیه می‌شود. این ولتاژ میتواند از منبع تغذیه خارجی (مانند آداپتور یا منبع تغذیه) یا از منبع باتری باشد.
2. نمایشگر دیجیتال:
ماژول دارای یک نمایشگر دیجیتال است که وضعیت شارژ باتری را نشان می‌دهد. این نمایشگر میتواند ولتاژ شارژ باتری را به صورت دیجیتالی نمایش دهد و به شما اطلاعاتی در مورد وضعیت شارژ باتری را ارائه کند.
3. کنترل شارژ:
ماژول دارای مدارهای کنترلی است که به شما امکان کنترل شارژ باتری را می‌دهد. شما می‌توانید پارامترهای شارژ مانند ولتاژ شارژ، جریان شارژ و یا زمان شارژ را تنظیم کنید.
4. حفاظت باتری:
ماژول دارای ویژگی‌های حفاظتی باشد که باتری را در مقابل شرایط غیرعادی و خطراتی مانند ولتاژ بالا، ولتاژ پایین، جریان بالا، حرارت بالا و اتصال کوتاه محافظت می‌کند.
5. رابط کاربری:
دارای رابط کاربری (مانند دکمه‌ها و پورت‌های ورودی/خروجی) باشد که به شما امکان تنظیم پارامترهای شارژ و کنترل دستگاه را می‌دهد. | این برد مبتنی بر سنسور لمسی خازنی TTP223 است که یک جایگزین ایده آل برای صفحه کلید و دکمه های قدیمی است. این ماژول دارای مصرف کم انرژی و یک دامنه ولتاژ کار گسترده می باشد. ویژگی های کلیدی تماس برای نرم افزار DC یا AC بر روی این برد گذاشته شده است. از این ماژول می توان در دستگاه های ساعت زنی، کنترل تردد در محل، مدارس، ادارات، بیمارستان ها و هر مکانی که نیاز است ورود و خروج افراد به آنجا کنترل شود استفاده کرد که این ماژول میتواند با تشخیص اثر انگشت هر فرد آنرا به سیستم اطلاع دهد. ولتاژ کاری این ماژول بین 2.5 تا 5.5 ولت می باشد.(از اعمال ولتاژ بیش از 5.5 ولت به ماژول خودداری کنید). این ماژول را می توان در تمامی محصولاتی امکان تماس آب با آنها وجود دارد نیز استفاده کرد.
مشخصات:
ولتاژ عملیاتی : 2.5V~5.5V
جریان : 1.5uA - حداکثر : 3.0uA
زمان پاسخ گویی: حداکثر 220 میلی ثانیه
حالت توان پایین در تغذیه ی 3 ولت
جایگزین دکمه
Description:
Touch sensors with simple rotational sliders, touchpads, and rotary wheels offer significant advantages for more intuitive user interfaces. Touch sensors are more convenient and more reliable to use without moving parts. The use of touch sensors provides great freedom to the system designer and helps in reducing the overall cost of the system.
The TTP223-BA6/TTP223N-BA6 TonTouchTM is a touchpad detector IC that offers 1 touch key. The touching detection IC is designed for replacing the traditional direct button key with a diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application.
What makes capacitive switches preferred over other switches is that there are no mechanical components in a capacitive switch, resulting in a longer lifespan when compared to their mechanical counterpart. Additionally, capacitive switches can withstand some of the harshest environments, including outdoor environments. If the intrusion of dirt, dust, or moisture is a concern, the capacitive is probably the best option for an electrical switch.
Features:
Voltage: 2.5-5.5 V
Current: 1.5 ~ 3 uA
Low Power at 3V
Waterproof
3 Pins: I/O, GND, VCC
Size: 11 * 15mm
APPLICATION:
Vending machines, Smartphones, Human machine interfaces (HMIs), Industrial controls, Appliances, Infotainment centers
Trigger Setting Mode :
***( 1-> Short; 0-> No Short)
AB = 00: Non-blocking High TTL level output;
AB = 01: High-level auto-lock TTL level;
AB = 10: Low-level non-blocking TTL ouput;
AB = 11: Low-level auto-lock TTL ouput | از این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
کاربردها
منابع تغذیه
پروژه های الکترونیکی
صنایع
مشخصات
ولتاژ تغذیه ماژول: 3 تا 28 ولت DC
محدوده ی سنجش ولتاژ: 0 تا 100 ولت DC
حفاظت در برابر بر عکس زدن قطب های مثبت و منفی
رزولیشن: 0.1 ولت
Specification
2-wire detection voltage: 0.0 ~ 30V (with reverse polarity protection)
Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 100V
Operating Current: <20mA
Display: 0.28 “LED, red
Dimensions: 31 × 12 × 9mm (length width Х Х high)
Installation hole: 23 × 10 mm
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error ( / -1 words) | ماژول پاور بانک و شارژر باطری لیتیوم با قابلیت کنترل سطح شارژ باتری و ولتاژ خروجی ۵ ولت با جریان ۱ آمپر می باشد و دارای یک پورت USB و یک پورت Micro USB می باشد که از USB برای مصرف کننده و از پورت Micro USB برای شارژر استفاده می شود. این ماژول کوچک و کاربردی دارای سیستم شارژدهی خطی بوده و ولتاژ خروجی مناسب برای باتری 3.7 ولت می باشد. جهت نمایش وضعیت شارژ یک عدد چراغ LED قرمز رنگ روی برد تعبیه شده است که هنگام شارژ باتری به صورت چشمک زن بوده و وقتی باتری کاملا شارژ شد به صورت ثابت روشن می ماند. در هنگام تخلیه و شارژ گوشی، به صورت بلعکس عمل می نماید. | برد محافظ ولتاژ جهت حفاظت از دستگاه های الکترونیکی و دیجیتالی به کار می رود که هنگام وصل بعد از رسیدن ولتاژ به حد نرمال(175 تا 240) با تاخیر، رله را وصل نموده و باعث جلوگیری از آسیب دستگاه در نوسانات برق می شود. در صورت مشکل در ولتاژ برق، برق را قطع می کند. | |
