| محتوا | ماژول کاهنده ولتاژ ۸ آمپر

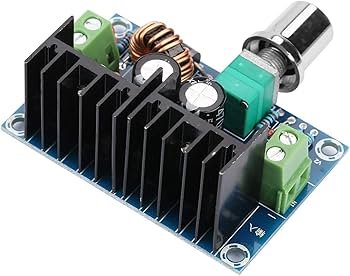

ماژول کاهنده ولتاژ ۸ آمپری DC-DC
XH-M401 DC-DC STEP-DOWN MODULE
می توانید با استفاده از ولوم موجود روی ماژول و یک ولتمتر ولتاژ ایده آل خود را برای کاهش ولتاژ تنظیم نمایید.
کارکرد این ماژول مشابه ماژول کاهنده ولتاژ ۸ آمپر XL4016E1 بوده با این تفاوت که کلید ولوم بزرگ و مناسبی دارد که کار با آن را آسان تر میکند.
مشخصات
دارای ولوم
توان : ۲۰۰ وات
مبدل باک با جریان خروجی بالا

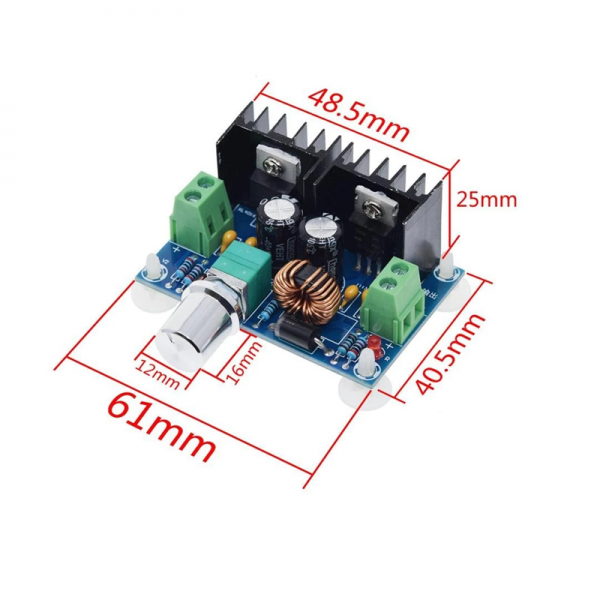

ابعاد: ۶۱ * ۴۱ * ۲۷ میلی متر
محدوده دمای کاری:۸۵+ ~ ۴۰-
ویژگی ها ولتاژ ورودی:۴ تا ۴۰ ولت
ولتاژ خروجی:۱.۲۵ تا ۳۶ ولت
حداکثر توان خروجی:۲۰۰W | از این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
کاربردها
منابع تغذیه
پروژه های الکترونیکی
صنایع
مشخصات
ولتاژ تغذیه ماژول: 3 تا 28 ولت DC
محدوده ی سنجش ولتاژ: 0 تا 100 ولت DC
حفاظت در برابر بر عکس زدن قطب های مثبت و منفی
رزولیشن: 0.1 ولت
Specification
2-wire detection voltage: 0.0 ~ 30V (with reverse polarity protection)
Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 100V
Operating Current: <20mA
Display: 0.28 “LED, red
Dimensions: 31 × 12 × 9mm (length width Х Х high)
Installation hole: 23 × 10 mm
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error ( / -1 words) | این ماژول بر پایه ISD 1820 که یک تراشه ضبط و پخش پیام است. این محصول یک ماژول تک تراشه ای ضبط صدا، با قابلیت ذخیره سازی در حافظه غیرفرار و قابلیت پخش صدا از 8 ثانیه تا 20 ثانیه است.
استفاده از این ماژول بسیار ساده است به گونه ای که شما می توانید به طور مستقیم با یک کلید فشاری روی برد یا با میکروکنترلرهایی نظری آردوینو، STM32، ChipKit و ... آن را کنترل کنید. شما می توانید به همین روش ضبط، پخش و تکرار صدا را کنترل کنید.
Introduction
ISD1820 Sound/Voice Board Recording Recorder Playback Module Arduino, ARM
Voice record module is base on ISD1820, which a multiple-message record/playback device. It can offer true single-chip voice recording, no-volatile storage, and playback capability for 8 to 20 seconds. The sample is 3.2k and the total 20s for the Recorder.
Operating mode selector switch
LED indicates if the board is recording
Record up to 64 seconds of audio
All pins of the ISD1932 broken out to 0.1″ headers
Breadboard friendly
This module use is very easy which you could direct control by push button on board or by Microcontroller such as Arduino, STM32, Chip Kit etc. From these, you can easy control record , playback and repeat and so on.
2.4V to 5VDC supply voltage
On-chip speaker driver
Record up to 20 seconds of audio | ماژول XL6009-LM2577 مبدل افزاینده DC-DC با معماری BOOST و ابعاد کوچک از 3 الی 32 ولت به 5 الی 35 ولت ماکزیمم 2.5 آمپر تبدیل میکند.
اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از ۱ درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.
نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.
نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.
کاربردهای ماژول ماژول XL6009-LM2577 مبدل افزاینده DC-DC:
تثبیت ولتاژ
انواع سیستم های الکترونیکی
مشخصات فنی ماژول XL6009-LM2577 مبدل افزاینده DC-DC :
مدل : XL6009 boost module
تنظیم بار : ±0.5%
تنظیم ولتاژ : ±0.5%
ولتاژ ورودی :3 – 32 ولت
ماکزیمم جریان ورودی : 4A
ولتاژ خروجی : 5 تا 35 ولت
ماکزیمم جریان خروجی : 4A
جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
فرکانس سوئیچینگ : 150KHz
دمای کاری: 40- تا 85 سانتی‌گراد
ابعاد : 43mm * 21mm * 12mm
بازده تبدیل : 92% (Max.)
به کمک ماژول XL6009 می توان ولتاژ خروجی را افزایش داد. اما باید در نظر داشت که با کاهش ولتاژ ورودی و نزدیک شدن آن به حداقل میزان ورودی، به عنوان مثال در حوالی 3.3 ولت، خروجی ولتاژ این ماژول افزاینده ولتاژ ممکن است پایدار باقی نماند. به عنوان مثال، با اعمال ولتاژ 5 به ورودی، می توانید خروجی را بر روی 12 تنظیم کنید. اما با کاهش این مقدار به اندازه 3.3، ولتاژ خروجی از حالت پایدار خارج شده و ولتاژهایی بیش از 12، به عنوان مثال 20 و یا حتی 30 دریافت خواهید کرد.
راهکار غلبه بر این مشکل بسیار ساده خواهد بود. کافیست در خروجی ماژول افزاینده ولتاژ XL6009، یک کاهنده ولتاژ LM2596 قرار داده و ولتاژ ثابتی را ایجاد کنید. از آنجاییکه ولتاژ باتری حین کار در حال کاهش بوده و جریان کشی از باتری سبب افت ولتاژ آن نیز خواهد شد، توصیه می شود در خروجی ماژول XL6009، برای تثبیت ولتاژ، حتما از رگولاتور سوییچینگ استفاده کنید. | مولد های فرکانس، از ابزارهای کاربردی در زمینه تولید فرکانس مطلوب به شمار می روند. ماژول مولد پالس NE555، از تراشه محبوب 555 جهت ایجاد فرکانس در خروجی استفاده می کند. این ماژول راه اندازی و کار با تراشه 555 را به سادگی ممکن می سازد. به کمک این ماژول، تنها با اتصال تغذیه، می توانید فرکانس خروجی را به سادگی و از طریق پتانسیومتر قرار گرفته بر روی برد، تنظیم نمایید. بدین ترتیب، به کمک این ماژول و بدون درگیر شدن با جزییات راه اندازی تراشه 555، می توانید آن را راه اندازی کرده و خروجی فرکانس را ایجاد نمایید.
مشخصات فنی و ویژگی های کلی
ولتاژ کاری 5الی 12 ولت
Duty Cycle کمینه 50 درصد الی 98 درصد بیشینه
قابلیت تنظیم فرکانس خروجی از طریق پتانسیومتر برد
فرکانس کاری قابل تنظیم بین 4 هرتز الی 1.3 کیلوهرتز
جریان خروجی 15 میلی آمپر برای تغذیه 5 ولت و 35 میلی آمپر برای تغذیه 12 ولت
کاربردها
طراحی و پیاده سازی دیمرها
ایجاد فرکانس صوتی برای بازرها
طراحی و پیاده سازی تایمرهای دقیق
طراحی و پیاده سازی رله های تایمری | TP4056 type C یک ماژول شارژر باتری کم هزینه و کوچک است. این ماژول در دستگاه‌های الکترونیکی پرتابل برای شارژ باتری‌های لیتیومی یک سلوله کاربرد فراوان دارد. این ماژول قابلیت پشتیبانی از جریان شارژ تا 1 آمپر و شارژ باتری‌ها با ظرفیت‌های متفاوت از 100mAh تا 1000mAh را دارد. همچنین دارای نشانگر میزان شارژ است که وضعیت شارژ باتری را نشان می‌دهد. ماژول TP4056 با دارا بودن مدار محافظ، از شارژ بیش از حد، دشارژ و اتصال کوتاه جلوگیری می کند. این ماژول با قابلیت تغذیه از یک درگاه type C استفاده از آن را در کنار انواع دستگاه‌ها راحت میکند. |
