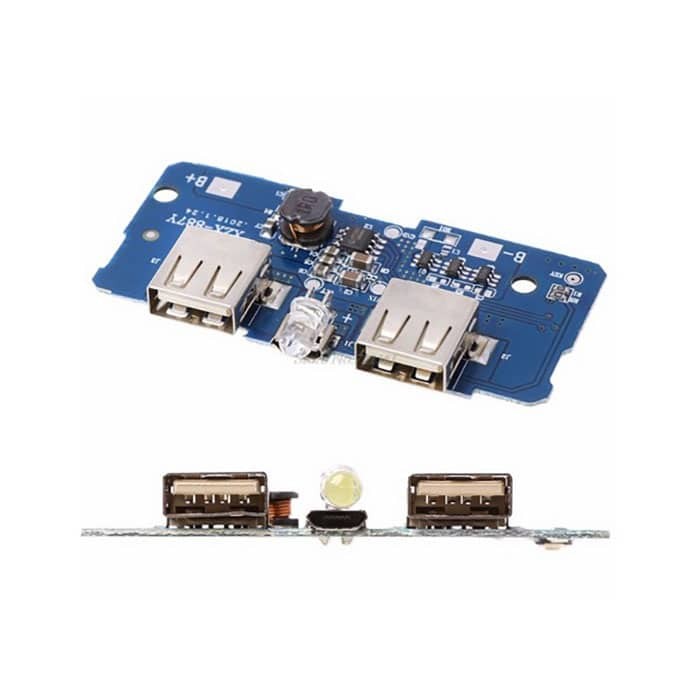

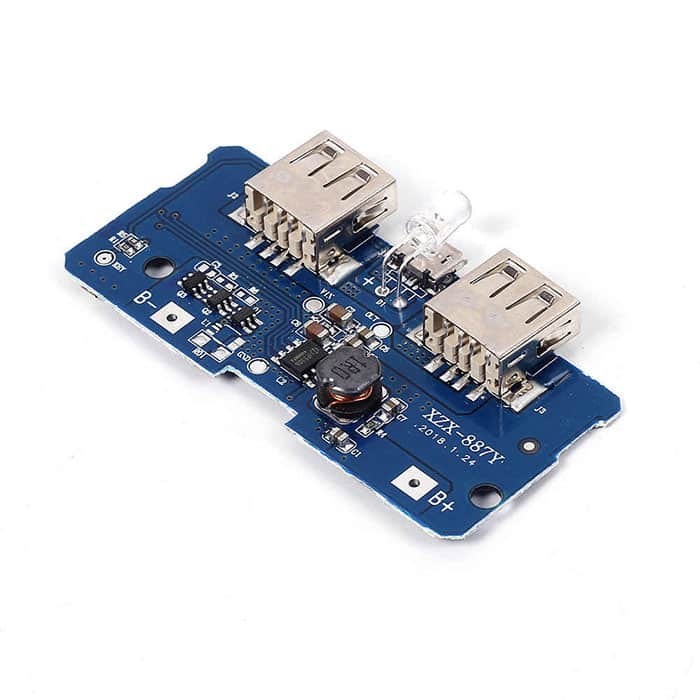

ماژول پاور بانک دو خروجی مدل JX-887Y

ماژول پاور بانک دو خروجی 5V با جریان 1A و 2A تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو  USB  به ورودی شارژر می‌تواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده می‌کنند مناسب است.

ویژگیهای ماژول پاور بانک دو خروجی 5V با جریان 1A و 2A

برای استفاده از این ماژول نیاز به فشردن دکمه‌ی آن ندارید و با اتصال به موبایل به طور خودکار خروجی خواهیم داشت.

جریان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم می‌شود.

این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست.

این ماژول دارای  مدار محافظ نمی‌باشد؛ بنابراین با توجه به ولتاژ 3 تا 4.2 ولتی، نباید باتری‌های چندتایی سری با یکدیگر موازی شوند.

باتری باید دارای ظرفیت حدود 4A برای دشارژ باشد.

مشخصات ماژول پاور بانک دو خروجی مدل JX-887Y

ولتاژ و جریان ورودی : 5V-1A

رابط ورودی: پورت مادگی میکرو USB

ولتاژ و جریان خروجی :  5V-1A و 5V-2A

رابط خروجی: 2 پورت استاندارد مادگی USB A

باتری‌های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری

دارای مدار محافظ شارژ بیش از حد مجاز و جلوگیری از تخلیه بیش از حد مجاز برای باتری لیتیومی

دارای مدار محافظ جریان بیش از حد مجاز و محافظ و اتصال کوتاه در خروجی

دارای چراغ قوه

مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)

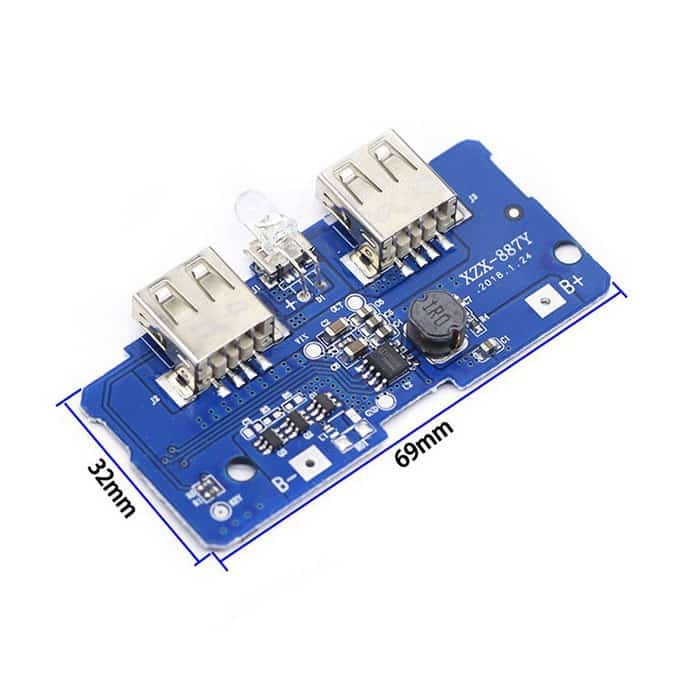

ابعاد برد : 69x39x12mm

فیلم نحوه کارکرد ماژول پاور بانک دو خروجی:

توضیحات محصول به زبان اصلی:

Dual USB 5V 2.1A Power Bank Charger Charging Circuit Module Board

1.Features:

LED lights show the power, non-working state of intelligent automatic shutdown;

Built-in lithium battery protection IC, over-current, overvoltage, undervoltage protection;

Dual USB output.

2. Parameters:

Input port: MicroUSB (Andrews mouth)

Input requirements: 5V constant voltage power supply can be done to charge the input power supply, the most matching charger for 5V1A above

Output port: USB

Output parameters: 5V1A/5V2A

3. Requirements for rechargeable batteries:

Available battery: 18650 battery, cell phone battery, flat battery, MP3 battery, etc. 3.7V-4.2V polymer lithium battery can be single section (chip) power supply, can also be multi-section (chip) parallel power supply (not in series, not in series ). (Note: increase the capacity in parallel, the series is to increase the voltage, can only be used in parallel!)

Can be parallel 2-6 18650 battery.

Not available Battery: dry batteries, batteries, 1.2V rechargeable batteries, nickel-metal hydride batteries, 3.2V lithium iron polymer lithium batteries.

4. Attention :

the battery should be in parallel, the voltage between 3.2-4.2V to work, 18650 flat and polymer batteries can be;

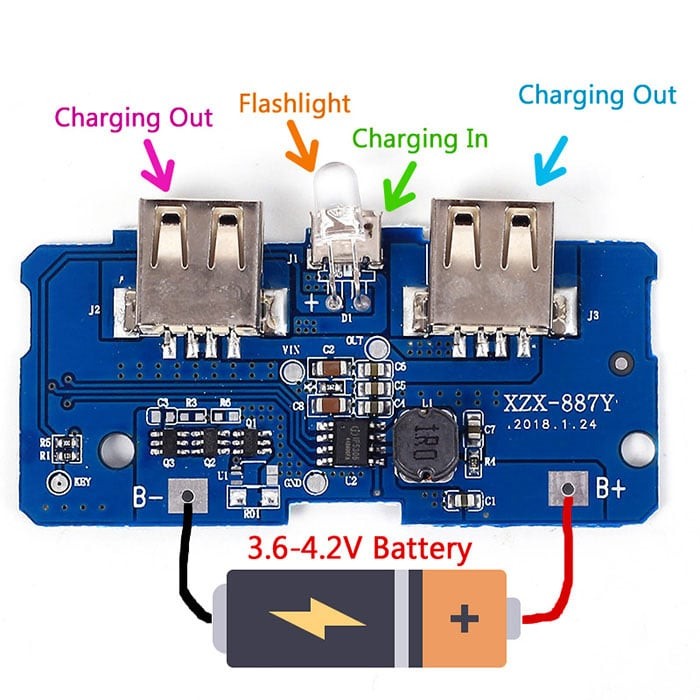

the battery is connected to the motherboard B negative access B-, installed anti-burning motherboard;

the old and new batteries, models, inconsistent battery brand can not be mixed.
