| محتوا | ماژول مولد پالس NE555:

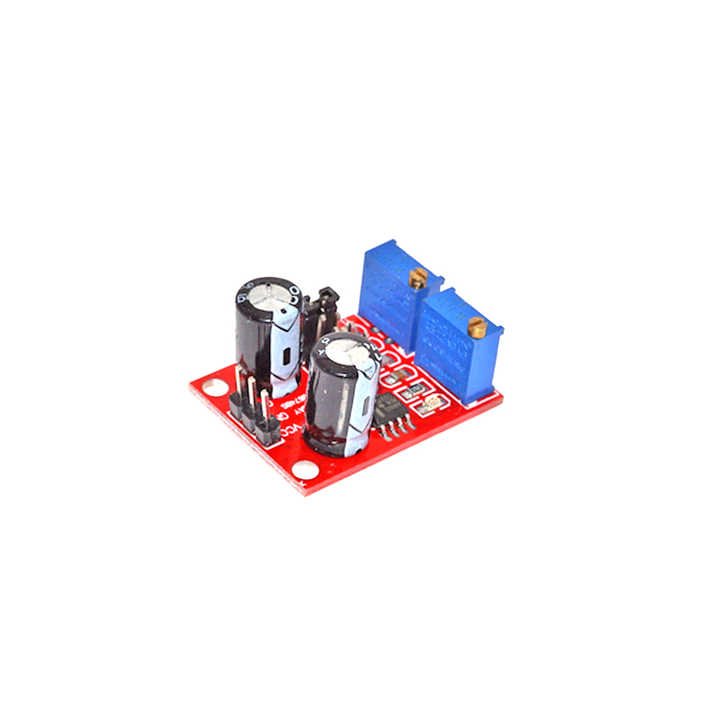

آی سی 555 یک قطعه کاربردی میباشد. از جمله کاربردهای این آی سی مولد پالس و ساخت اسیلاتور است. این ماژول یک ماژول مولد پالس است که قطعه اصلی آن آی سی NE555 می باشد.با استفاده از این ماژول میتوان پالس هایی در چهار رنج فرکانسی تولید کرد.
فرکانس و ضریب وظیفه سیگنال خروجی توسط جامپر و دو پتانسیومتری که روی برد قرار دارد، تنظیم می شود. ولتاژ ورودی ماژول از 5 ولت تا 15 ولت میتوان تغییر داد.
اگر ولتاژ 5 ولت باشد، جریان مصرفی ماژول 15 میلی آمپر است و اگر ولتاژ 12 ولت باشد، ماژول جریانی تقریبا برابر 35 میلی آمپر مصرف می کند. با توجه به ولتاژی که به ماژول اعمال شده، دامنه پیک تا پیک سیگنال خروجی از 4.2 ولت تا 11.4 ولت متغیر است.
این ماژول مولد پالس موج مربعی NE555 را می توان برای تولید سیگنال های موج مربعی برای توسعه تجربی یا در کاربردهایی مانند موتورهای پله ای (استپر موتور) و به عنوان یک پالس قابل تنظیم برای برنامه های میکروکنترلر (MCU) استفاده کرد.
این برد با ابعاد 31.1 میلی‌متر در21.9 میلی‌متر ، یک تراشه تایمر NE555 با جامپر و یک پتانسیومتر برای تنظیم دقیق فرکانس در چهار محدوده فرکانس و یک پتانسیومتر دوم برای تنظیم چرخه کار (رابطه مدت زمان) دارد. خروجی به سمت بالا در مقابل پایین هدایت می شود. به عنوان مثال، یک چرخه کاری 50٪ به این معنی است که خروجی 1/2 زمان زیاد و 1/2 زمان کم است.
یک LED نشانگر در یک خروجی سطح پایین روشن می شود و نسبت به فرکانس خروجی چشمک می زند. در فرکانس‌های بالاتر، به نظر می‌رسد که LED روشن و بدون فلاش قابل مشاهده است، زیرا چشمک زدن خیلی سریع است که نمی‌توان دید.
تراشه اصلی: NE555
ولتاژ ورودی (VCC): 5V-15VDC
جریان ورودی: ~ 100MA
دامنه خروجی: 4.2 ولت V-PP تا 11.4 ولت V-PP. (با ولتاژ VCC متفاوت است)
حداکثر جریان خروجی: 15MA (VCC=5V، V-PP بیشتر از 50%)، 35MA (VCC=12V، V-PP بیشتر از 50%).
نشانگر LED خروجی (سطح پایین، LED روشن است، سطح بالا، LED خاموش است؛ LED با فرکانس چشمک می زند. وقتی فرکانس بالاتر از حدود 30 هرتز باشد، LED همیشه روشن به نظر می رسد زیرا چشمک زدن خیلی سریع است که نمی توان دید.
یک هدر 4 ردیفی 2 پین وجود دارد که تنظیمات جامپر را برای انتخاب محدوده فرکانس های مختلف ارائه می دهد. جامپر خازن های مقدار متفاوتی را در مدار متصل می کند تا ثابت زمانی RC مدار را تغییر دهد.
پتانسیومتر چند چرخشی در نزدیکی جامپر محدوده فرکانس کنترل خوبی بر فرکانس پس از تنظیم محدوده فراهم می کند.
تنظیمات جامپر عبارتند از:
~1Hz~40Hz
~40Hz~500Hz
~ 500 هرتز ~ 40 کیلوهرتز
40 کیلوهرتز ~> 200 کیلوهرتز
محدوده جامپر بین ماژول ها بسته به تحمل اجزای مورد استفاده متفاوت خواهد بود.
چرخه وظیفه خروجی را می توان با استفاده از پتانسیومترهای داخلی تنظیم کرد. چرخه کار و فرکانس به طور جداگانه قابل تنظیم نیستند. تنظیم چرخه وظیفه فرکانس را تغییر می دهد.
فرکانس خروجی و چرخه وظیفه با استفاده از متغیرهای زیر تنظیم می شود:
دوره T = 0.7 (RA +2 RB) C
RA، RB پتانسیومترهای قابل تنظیم 0-10K اهم هستند
1Hz ~ 50Hz: C = 0.001UF
50 هرتز ~ 1 کیلوهرتز: C = 0.1UF
1KHz ~ 10kHz: C = 1UF
10 کیلوهرتز ~ 200 کیلوهرتز: C = 100UF | آی سی اصلی 8403
دارای ولوم برای تنظیم صدای خروجی
ولتاژ کاری: 2.5 ولت تا 5.5 ولت دی سی
توان:6 وات
خروجی استریو
قابل اتصال دو بلندگو 3 وات
امپدانس صدای 4 تا 8 اهم باند ها | ماژول XL6009-LM2577 مبدل افزاینده DC-DC با معماری BOOST و ابعاد کوچک از 3 الی 32 ولت به 5 الی 35 ولت ماکزیمم 2.5 آمپر تبدیل میکند.
اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از ۱ درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.
نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.
نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.
کاربردهای ماژول ماژول XL6009-LM2577 مبدل افزاینده DC-DC:
تثبیت ولتاژ
انواع سیستم های الکترونیکی
مشخصات فنی ماژول XL6009-LM2577 مبدل افزاینده DC-DC :
مدل : XL6009 boost module
تنظیم بار : ±0.5%
تنظیم ولتاژ : ±0.5%
ولتاژ ورودی :3 – 32 ولت
ماکزیمم جریان ورودی : 4A
ولتاژ خروجی : 5 تا 35 ولت
ماکزیمم جریان خروجی : 4A
جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
فرکانس سوئیچینگ : 150KHz
دمای کاری: 40- تا 85 سانتی‌گراد
ابعاد : 43mm * 21mm * 12mm
بازده تبدیل : 92% (Max.)
به کمک ماژول XL6009 می توان ولتاژ خروجی را افزایش داد. اما باید در نظر داشت که با کاهش ولتاژ ورودی و نزدیک شدن آن به حداقل میزان ورودی، به عنوان مثال در حوالی 3.3 ولت، خروجی ولتاژ این ماژول افزاینده ولتاژ ممکن است پایدار باقی نماند. به عنوان مثال، با اعمال ولتاژ 5 به ورودی، می توانید خروجی را بر روی 12 تنظیم کنید. اما با کاهش این مقدار به اندازه 3.3، ولتاژ خروجی از حالت پایدار خارج شده و ولتاژهایی بیش از 12، به عنوان مثال 20 و یا حتی 30 دریافت خواهید کرد.
راهکار غلبه بر این مشکل بسیار ساده خواهد بود. کافیست در خروجی ماژول افزاینده ولتاژ XL6009، یک کاهنده ولتاژ LM2596 قرار داده و ولتاژ ثابتی را ایجاد کنید. از آنجاییکه ولتاژ باتری حین کار در حال کاهش بوده و جریان کشی از باتری سبب افت ولتاژ آن نیز خواهد شد، توصیه می شود در خروجی ماژول XL6009، برای تثبیت ولتاژ، حتما از رگولاتور سوییچینگ استفاده کنید. | ماژول ولت متر و آمپر متر دیجیتال پانلی DC
ولتمتر و آمپرمتر روپنلی قرمز و آبی مدل DCN-288 از گروه ابزارها و ماژول‌های سنجشی است که داده‌ها را به صورت دیجیتالی در اختیار کاربر قرار می‌دهد. با بهره‌گیری از این ماژول ولت متر و آمپر متر پنلی DC امکان سنجش و اندازه‌گیری ولتاژ در خط 1 از 0V تا 100 ولت و در خط 2 جریان تا 10 آمپر وجود دارد. دارای سیم و کانکتور مورد نیاز، نمایشگر دو رنگ آمپر و ولتاژ دیجیتالی
اندازه گیری ولتاژ DC و آمپر ولتمتر 0v-100v آمپرمتر 10A روپانلی
با استفاده از این ماژول ولتمتر آمپرمتر DCN-288، کاربر می‌تواند نسبت به اندازه‌گیری ولتاژ از 0V تا 100V و آمپر از 0 تا 10A اقدام کند و نتیجه به صورت دقیق و دیجیتالی در دو سطر جداگانه به رنگ های قرمز و آبی بر روی صفحه نمایش ماژول پنلی به نمایش درآید. یک ابزار سنج مانند مولتی متر یا کلمپ متر به صورت ماژول با ابعاد بسیار کوچک. اتصال‌ها از طریق سیم های کانکتوردار موجود در بسته‌بندی کالا انجام می شود. ویژگیهای این ماژول شامل:
رنگ صفحه نمایش داده ها: نمایشگر قرمز و آبی
ولتاژ ورودی : از 0 تا 100 ولت DC مستقیم (فقط تا 99 ولت پیشنهاد می‌شود )
جریان ورودی 0A تا 10 آمپر با ولتاژ DC
کانکتورهای مادگی متصل بر روی ماژول | از این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
کاربردها
منابع تغذیه
پروژه های الکترونیکی
صنایع
مشخصات
ولتاژ تغذیه ماژول: 3 تا 28 ولت DC
محدوده ی سنجش ولتاژ: 0 تا 100 ولت DC
حفاظت در برابر بر عکس زدن قطب های مثبت و منفی
رزولیشن: 0.1 ولت
Specification
2-wire detection voltage: 0.0 ~ 30V (with reverse polarity protection)
Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 100V
Operating Current: <20mA
Display: 0.28 “LED, red
Dimensions: 31 × 12 × 9mm (length width Х Х high)
Installation hole: 23 × 10 mm
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error ( / -1 words) | ماژول پاور بانک دو خروجی 5V با جریان 1A و 2A تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر می‌تواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده می‌کنند مناسب است.
ویژگیهای ماژول پاور بانک دو خروجی 5V با جریان 1A و 2A
برای استفاده از این ماژول نیاز به فشردن دکمه‌ی آن ندارید و با اتصال به موبایل به طور خودکار خروجی خواهیم داشت.
جریان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم می‌شود.
این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست.
این ماژول دارای مدار محافظ نمی‌باشد؛ بنابراین با توجه به ولتاژ 3 تا 4.2 ولتی، نباید باتری‌های چندتایی سری با یکدیگر موازی شوند.
باتری باید دارای ظرفیت حدود 4A برای دشارژ باشد.
مشخصات ماژول پاور بانک دو خروجی مدل JX-887Y
ولتاژ و جریان ورودی : 5V-1A
رابط ورودی: پورت مادگی میکرو USB
ولتاژ و جریان خروجی : 5V-1A و 5V-2A
رابط خروجی: 2 پورت استاندارد مادگی USB A
باتری‌های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
دارای مدار محافظ شارژ بیش از حد مجاز و جلوگیری از تخلیه بیش از حد مجاز برای باتری لیتیومی
دارای مدار محافظ جریان بیش از حد مجاز و محافظ و اتصال کوتاه در خروجی
دارای چراغ قوه
مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
ابعاد برد : 69x39x12mm
فیلم نحوه کارکرد ماژول پاور بانک دو خروجی:
توضیحات محصول به زبان اصلی:
Dual USB 5V 2.1A Power Bank Charger Charging Circuit Module Board
1.Features:
LED lights show the power, non-working state of intelligent automatic shutdown;
Built-in lithium battery protection IC, over-current, overvoltage, undervoltage protection;
Dual USB output.
2. Parameters:
Input port: MicroUSB (Andrews mouth)
Input requirements: 5V constant voltage power supply can be done to charge the input power supply, the most matching charger for 5V1A above
Output port: USB
Output parameters: 5V1A/5V2A
3. Requirements for rechargeable batteries:
Available battery: 18650 battery, cell phone battery, flat battery, MP3 battery, etc. 3.7V-4.2V polymer lithium battery can be single section (chip) power supply, can also be multi-section (chip) parallel power supply (not in series, not in series ). (Note: increase the capacity in parallel, the series is to increase the voltage, can only be used in parallel!)
Can be parallel 2-6 18650 battery.
Not available Battery: dry batteries, batteries, 1.2V rechargeable batteries, nickel-metal hydride batteries, 3.2V lithium iron polymer lithium batteries.
4. Attention :
the battery should be in parallel, the voltage between 3.2-4.2V to work, 18650 flat and polymer batteries can be;
the battery is connected to the motherboard B negative access B-, installed anti-burning motherboard;
the old and new batteries, models, inconsistent battery brand can not be mixed. |
