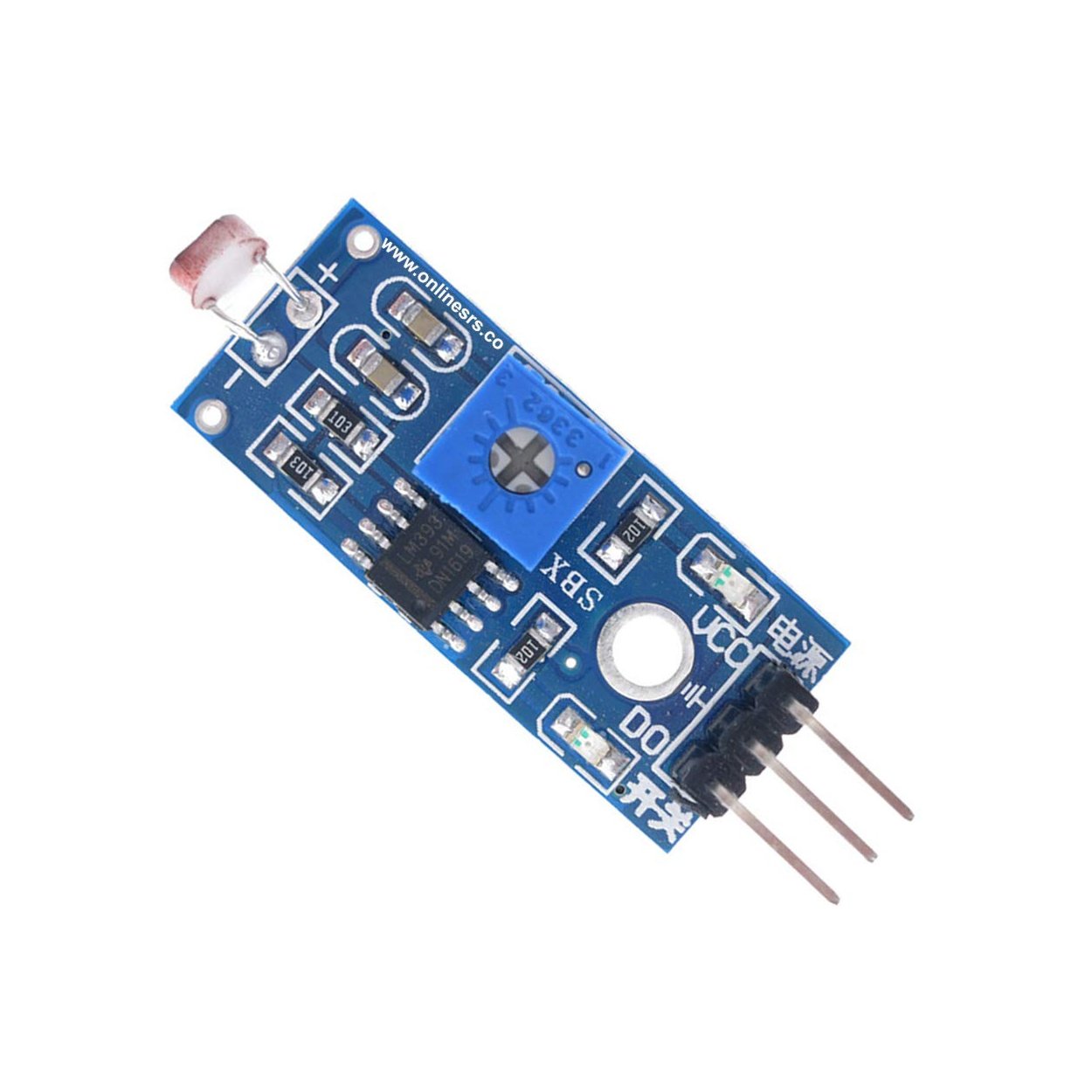

ماژول سنسور فتوسل LDR

ویژگی‌ها:
* قابلیت تشخیص روشنایی محیط و شدت نور
* حساسیت قابل تنظیم (با استفاده از پتانسیومتر دیجیتال آبی رنگ)
* ولتاژ کاری: 3.3 تا 5 ولت
* نوع خروجی: خروجی‌های سوئیچینگ دیجیتال (0 و 1) – D0
* دارای سوراخ‌های ثابت برای نصب آسان
* ابعاد برد PCB کوچک: 3 سانتی‌متر در 1.6 سانتی‌متر
* دارای چراغ نشانگر تغذیه (قرمز) و چراغ نشانگر خروجی سوئیچ دیجیتال (سبز)

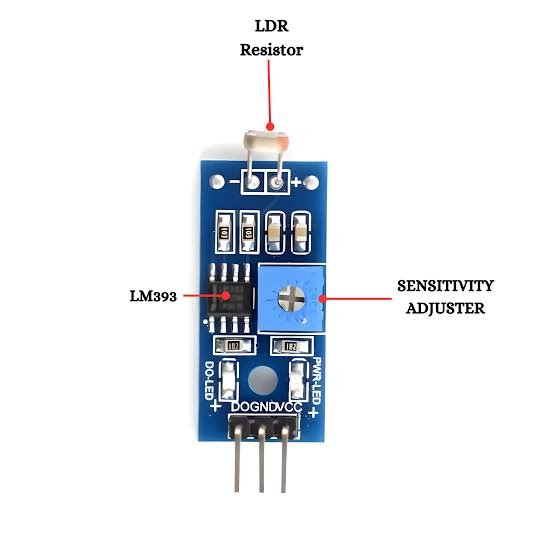

* استفاده از تراشه مقایسه‌گر LM393 برای عملکرد پایدار

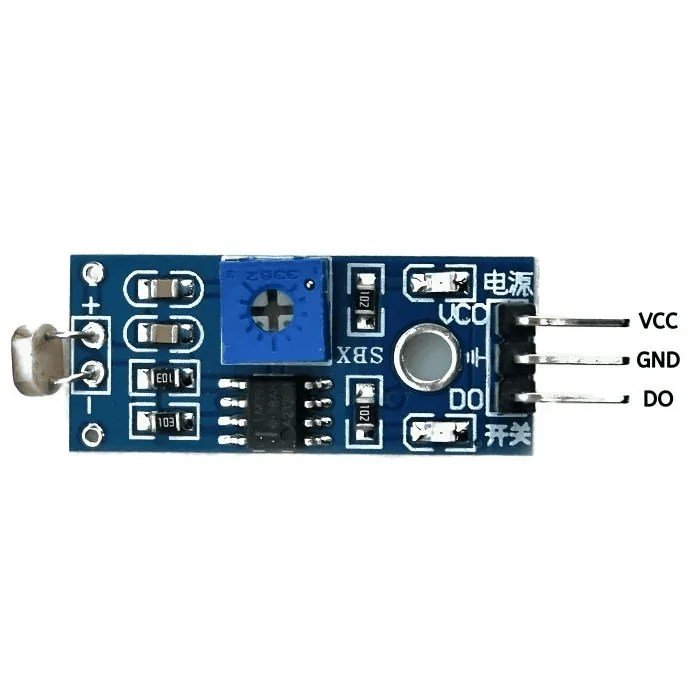

* پین‌ها:
* VCC: اتصال به منبع تغذیه خارجی 3.3 تا 5 ولت
* GND: اتصال به زمین خارجی
* DO: رابط خروجی دیجیتال (0 و 1)
نحوه استفاده
* ماژول مقاومت نوری حساس‌ترین به شدت نور محیط است و معمولاً برای تشخیص روشنایی و شدت نور محیط استفاده می‌شود.
* زمانی که شدت نور محیط به آستانه تنظیم شده برسد، پورت DO خروجی بالا (High) می‌دهد و زمانی که شدت نور محیط از آستانه تنظیم شده بیشتر شود، ماژول DO خروجی پایین (Low) می‌دهد.
* خروجی دیجیتال DO می‌تواند مستقیماً به یک میکروکنترلر (MCU) متصل شود و با تشخیص سطح بالا یا پایین (TTL)، تغییرات شدت نور محیط را تشخیص دهد.
* خروجی دیجیتال DO ماژول می‌تواند مستقیماً ماژول رله را راه‌اندازی کند، که با این کار می‌توان یک سوئیچ فوتوالکتریک تشکیل داد.
