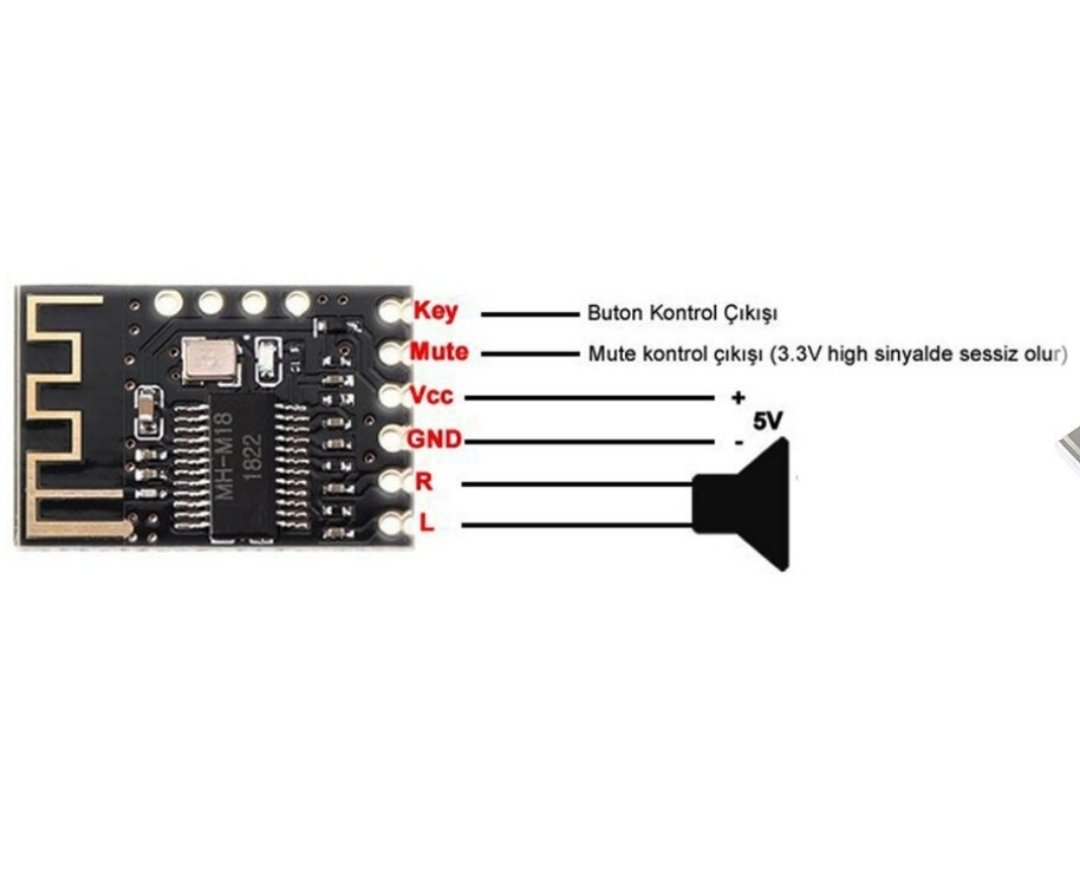

| محتوا | این ماژول یک راهکار برپایه طراحی بلوتوث کم مصرف میباشد که از اخرین تبادل دیتای بلوتوث ۴.۲ ساپرت میکند و دارای دوکانال استریو و پخش باکیفیت و انتقال دیتای بیسیم بلوتوث میباشد که بسیار کاربردی میباشد
دریک فضای باز تا مسافت 20 متری ارتباط برقرار کرده و با تجهیزات بلوتوث صوتی فراوانی مرتبط میگردد
بلوتوس ورژن ۴.۲ از تکنلژی اتصال اتماتیک و پخش باکیفیت فرمتهای FLAC MP3 WAV WMA دوکانال استریو ساپرت میکند
پس از روشن شدن ماژول درون گوشی مبایل بدنبال نام MH-M18/MH-M28/MH-M38 بگردید و پس از اتصال به ان میتوانید فایل موزیک را پخش نمایید که نمایشگر ابی روی ماژول شروع به چشمک زدن میکند
وقتی بلوتوث وصل نیست نشانگر ال ای دی تند تند چشمک میزند و وقتی وصل است نشانگر هم همیشه روشن میباشد
منبع تغذیه موردنیاز ماژول ۵ولت میباشد که به VCC GND اعمال میشود
سایز برد ۲۳ * ۱۶میلیمتر و ارتفاع ۲.۵میلیمتر میباشد
فاصله پینها نیز ۲.۵۴میلیمتر میباشد که میتواند مستقیمن روی برد لحیم شده و یا کانکتور لحیم گردد | ماژول ترموستات دیجیتال XH-W1209 دارای نمایشگر و کلیدهای کنترلی
کنترل کننده دیجیتال دما با دقت بالا دارای نمایشگر 7segment سه رقمی ، کلیدهای کنترلی و سنسور بیرونی ضدآب
مشخصات
ولتاژ کاری: 12 ولت
اندازه ابعاد: 48x40x15mm
نرخ تازه سازی اطلاعات: 0.5 ثانیه
نحوه استفاده
با فشار لحظه ای کلید SET می توان دمای تحریک را تعیین کرد. برای تنظیم دمای تحریک با فشار دادن لحظه ای کلید SET نمایشگر شروع به چشمک زدن می کند. مقدار پیش فرض بر روی 28 درجه تنظیم شده که می توان با کلیدهای /- تغییر داد. بعد از انجام تغییرات با زدن کلید SET تنظیمات دمای تحریک تثبیت می شود. برای تنظیم پارامترهای مورد نیاز چند ثانیه کلید SET را فشار داده و وارد مد تنظیم پارامتر شوید. باکلیدهای جهت دار در بین پارامترهای محتلف جابحا شده و با دوباره زدن کلید SET وارد تنظیمات پارامتر مربوطه می شوید.
مدهای کاری و پارامترهای قابل تنظیم
P0 دارای دو حالت سرد(Cool) و گرم(Heat) که رله را در دمای تعیین شده(دمای تحریک) قطع یا وصل کند.
Cool وقتی دما از حد مجاز تعیین شده بیشتر باشدرله وصل می شود و بالعکس(هدف کنترل سیستم سرمایشی)
Heat وقتی دما از حد مجاز تعیین شده کمتر باشد رله وصل می شود و بالعکس(هدف کنترل سیستم گرمایشی)
P1 هیسترزیس، برای تعیین تلورانس حساسیت به کار می رود. تغییرات وضعیت رله با حساسیت تعیین شده برای سیستم مرتبط است و بعد از تغییر وضعیت رله، تغییرات جزئی دما موجب تغییر وضعیت رله نمی شود تا زمانی که حساسیت تعیین شده رفع شود. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما سیستم رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.
P2 حداکثر مجاز دما را تعیین می کند.
P3 حداقل مجاز دما را تعیین می کند.
P4 برای کالیبره کردن مورد استفاده قرار می گیرد، به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.
P5 تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما(قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)
P6 با فعال کردن این گزینه و تنظیم دمای اخطار حداکثری، در صورت رسیدن دما به حد تعیین شده عبارت “---” نمایش داده می شود.
برای ذخیره تنظیمات 3 ثانیه کلید SET را فشار داده و یا 5 ثانیه صبر کنید.
در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “LLL” بر روی صفحه نمایش ظاهر می شود.
Introduction
100% complete machine chip, wave soldering, stable performance, good consistency;
embedded central processor chip (MCU), better intelligent, lower power consumption;
power-off settings automatically memory (MCU built-in EEPROM storage unit)
the control accuracy of 0.1 ℃;
hysteresis 0.1 from the set, you can control the decimal (0.1-15.0).
Specification
Thermostat range: -50 ~ 110 ℃;
Resolution: 0.1 ℃ between -9.9 ~ 99.9 ℃; 1℃ at other range;
Temperature measurement accuracy: 0.1 ℃;
Control accuracy: 0.1 ℃;
Backlash accuracy: 0.1 ℃;
Refresh rate: 0.5 S;
High Temperature Alarm: 0 ~ 110 ℃;
Motherboard Power Supply: DC 12V;
Output: 1 channel relay output, capacity=10A;
Measurement input: NTC (10K 0.5%) Waterproof sensor;
Environmental requirements: -10 ℃ ~ 60 ℃, Humidity 20% -85%;
Size: 48 * 40mm;
Power consumption: Quiescent Current: ≤35MA;Attract current≤65MA;
Instruction
After wire ,then can supply power to the device, display ambient temperature.Press SET key a time,screen flash the temperature.press key of – to set the desired temperature. (long-time to press key of – to get a quick setting). after set the temperature,press SET to confirm and return, then the controller automatically do power- on or power-off Relay.The thermostat output 10A relay to meet a variety of high-power load, please sure to connect the correct circuit.
Indicator light, digital tube and buzzer status
Indicator light: Flashing indicates the cooling or heating delay-start . If the indicator is on, it indicates that the relay is closed
Digital tube: display “LL” means sensor is connected; display “HH” means over the measuring range,then the thermostat is force to disconnect the relay; display “—‘ means high temperature alarm.
Long-time press SET ket 5 seconds,then enter main setting menu,press – key to change P0 to P8.Long-time press SET key or no any press 10seconds,automatically confirm and return.
CodeIndicatingSet rangeInital SettingP0Mode set(Heating or Cooling)C/HCP1Set return difference0.1-152P2Up limit110110P3Down limit-50-50P4Temp. Adjust-0.7-7℃0P5Delay start time0-10 minutes0P6High temp.alarm0-110℃offAt “OFF” state, Long press -,start and then recovery to inital set | از این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
کاربردها
منابع تغذیه
پروژه های الکترونیکی
صنایع
مشخصات
ولتاژ تغذیه ماژول: 3 تا 28 ولت DC
محدوده ی سنجش ولتاژ: 0 تا 100 ولت DC
حفاظت در برابر بر عکس زدن قطب های مثبت و منفی
رزولیشن: 0.1 ولت
Specification
2-wire detection voltage: 0.0 ~ 30V (with reverse polarity protection)
Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 100V
Operating Current: <20mA
Display: 0.28 “LED, red
Dimensions: 31 × 12 × 9mm (length width Х Х high)
Installation hole: 23 × 10 mm
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error ( / -1 words) | برد محافظ ولتاژ جهت حفاظت از دستگاه های الکترونیکی و دیجیتالی به کار می رود که هنگام وصل بعد از رسیدن ولتاژ به حد نرمال(175 تا 240) با تاخیر، رله را وصل نموده و باعث جلوگیری از آسیب دستگاه در نوسانات برق می شود. در صورت مشکل در ولتاژ برق، برق را قطع می کند. | ماژول تولید موج مربعی دارای چیپ تایمر معروف NE555، قابلیت تولید موج مربعی از فرکانس 1 تا 200 کیلوهرتز با قابلیت تنظیم فرکانس و Duty Cycleاین ماژول برای تولید شکل موج های مربعی از سیستم نوسان ساز مونواستابل استفاده می کند و همانطور که گفته شد شما می توانید فرکانس خروجی خود را از 1 هرتز تا 200 کیلوهرتز تنظیم نمایید. رنج های فرکانس توسط جامپرهای روی برد قابل تنظیم است. از این ماژول می توانید برای راه اندازی یک سیستم چشمک زن، راه اندازی موتورهای پله ای، تولید فرکانس برای MCUها و مدارهایی که نیاز به کلاک فرکانس پایین دارند استفاده کنید.
Specifications:
Main chip: NE555.
Input Voltage: 5V-15V DC.
Generate adjustable pulse for MCU.
Generate adjustable pulse,to control circuitry associated.
The output current can be 15 MA around; when 12V power supply, the output current can 35 MA around.
Input current: >=100 MA.
Output amplitude: 4.2V V-PP to 11.4V V-PP. (Different input voltage, the output amplitude will be different).
Max output current: >=15MA (5V power supply, V-PP greater than 50%), >=35MA (12V power supply, V-PP greater than 50%).
Output with LED indication(low level, LED will on; high level, LED will off; low frequency, the LED flashes).
Dimensions: 32 x 22 x 20(LxWxH) mm.
Application:
As a square wave signal generator generates a square wave signal used for experimental development.
Used to drive a stepper motor for generating a square wave drive signal.
Generate adjustable pulse for MCU.
Generate adjustable pulse, to control circuitry associated. | از این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
کاربردها
منابع تغذیه
پروژه های الکترونیکی
صنایع
مشخصات
ولتاژ تغذیه ماژول: 3 تا 28 ولت DC
محدوده ی سنجش ولتاژ: 0 تا 100 ولت DC
حفاظت در برابر بر عکس زدن قطب های مثبت و منفی
رزولیشن: 0.1 ولت
Specification
2-wire detection voltage: 0.0 ~ 30V (with reverse polarity protection)
Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 100V
Operating Current: <20mA
Display: 0.28 “LED, red
Dimensions: 31 × 12 × 9mm (length width Х Х high)
Installation hole: 23 × 10 mm
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error ( / -1 words) |
