| توضیحات | | در طراحی این ماژول از آی سی شارژ TC4056 و آی سی حفاظت DW01 استفاده شده که باعث میشود باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود | ولتاژ کار: ۵ولت dc
با وجود مانع در جلوی سنسورهای مادون قرمز رله فعال میشود وتا زمان حذف مانع رله فعال میماند وفاصله عملکرد مدارتوسط پتانسیومتر روی مدار قابل تنظیم است | ماژول پاوربانک مدل T6845
ولتاژ ورودی : ۳.۷ الی ۵.۵ ولت
جریان شارژ : ماکزیمم ۱ آمپر
جریان خروجی : ماکزیمم ۱ آمپر
ولتاژ خروجی : ۵ ولت
ولتاژ قطع دشارژ : ۲.۹ ولت
ماکزیمم جریان استند بای : ۸ میکرو آمپر
محافظت در برابر اتصال کوتاه
نمایشگر شارژ : ال ای دی قرمز | | |

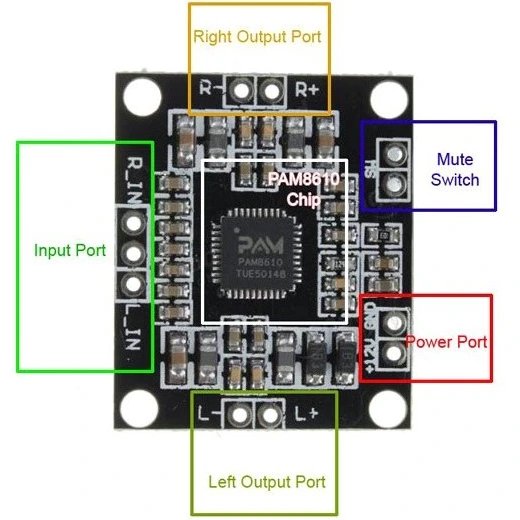

| محتوا | ماژول PAM8610 یک تقویت کننده صوتی استریو Class-D 10W (در هر کانال) با کنترل ولتاژ DC و کیفیت صدای خروجی بالاست که THD+N کمتر از یک دهم درصد با EMI پایین و Power supply rejection ratio خوب از جمله ویژگی های این ماژول به حساب می آید. این ماژول با کنترل حجم صدا 32 مرحله DC با دامنه ی + 32dB تا -75dB، رنج ولتاژ کاری 7V تا 15V و راندمان بسیار بالا عملا برتری قابل توجهی در مقایسه با رقبای خود دارد.
ماژول آمپلی فایر استریو PAM8610 به اجزای خارجی بسیار کمی احتیاج دارد که باعث صرفه جویی در هزینه و فضای برد می شود. چیپ PAM8610 در یک پکیج 40pin QFN 6mm * 6mm قابل دسترس است .این ماژول دارای محافظت از گرما و جریان بیش از حد است و نیازی به هیت سینک ندارد. استفاده از فیلتر Low Pass در خروجی باعث کاهش نویز فرکانس بالا و تداخل گذرا قطعات و دیگر دستگاه های مجاورتی این ماژول می شود.
نوع آمپلی فایر: کلاس D مدولاسیون PWM
چیپ: PAM8610
ولتاژ پیشنهادی: 12 ولت 2 آمپر
رنج ولتاژ کاری: 7-15 ولت DC

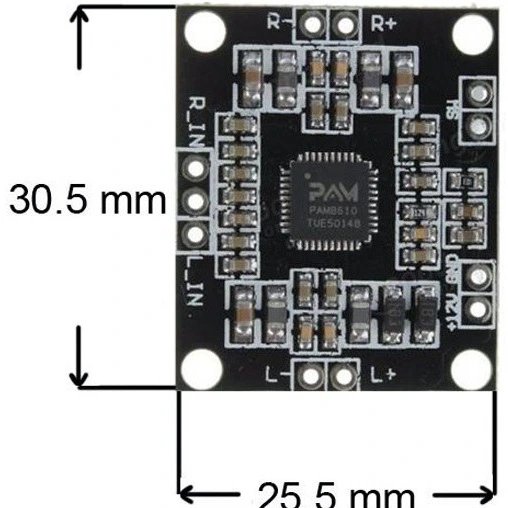

ابعاد: 28x22x2.5
توان خروجی: (10W x 2(8Ω) ، 15W x 2(4Ω
پاسخ فرکانسی: 20HZ-15KHZ
تعداد کانال: 2 کاناله
جریان خاموشی: 20 میلی آمپر (DC12V time)
نسبت سیگنال به نویز (SNR): مقدار 90 درصد (Recommended)
آمپدانس ورودی: 15K
آمپدانس خروجی: 4-8 Ω
اعوجاج هماهنگ: <0.1% | | | ماژول پاور بانک و شارژر باطری لیتیوم با قابلیت کنترل سطح شارژ باتری و ولتاژ خروجی ۵ ولت با جریان ۱ آمپر می باشد و دارای یک پورت USB و یک پورت Micro USB می باشد که از USB برای مصرف کننده و از پورت Micro USB برای شارژر استفاده می شود. این ماژول کوچک و کاربردی دارای سیستم شارژدهی خطی بوده و ولتاژ خروجی مناسب برای باتری 3.7 ولت می باشد. جهت نمایش وضعیت شارژ یک عدد چراغ LED قرمز رنگ روی برد تعبیه شده است که هنگام شارژ باتری به صورت چشمک زن بوده و وقتی باتری کاملا شارژ شد به صورت ثابت روشن می ماند. در هنگام تخلیه و شارژ گوشی، به صورت بلعکس عمل می نماید. | آی سی اصلی 8403
دارای ولوم برای تنظیم صدای خروجی
ولتاژ کاری: 2.5 ولت تا 5.5 ولت دی سی
توان:6 وات
خروجی استریو
قابل اتصال دو بلندگو 3 وات
امپدانس صدای 4 تا 8 اهم باند ها | ماژول XL6009-LM2577 مبدل افزاینده DC-DC با معماری BOOST و ابعاد کوچک از 3 الی 32 ولت به 5 الی 35 ولت ماکزیمم 2.5 آمپر تبدیل میکند.
اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از ۱ درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.
نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.
نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.
کاربردهای ماژول ماژول XL6009-LM2577 مبدل افزاینده DC-DC:
تثبیت ولتاژ
انواع سیستم های الکترونیکی
مشخصات فنی ماژول XL6009-LM2577 مبدل افزاینده DC-DC :
مدل : XL6009 boost module
تنظیم بار : ±0.5%
تنظیم ولتاژ : ±0.5%
ولتاژ ورودی :3 – 32 ولت
ماکزیمم جریان ورودی : 4A
ولتاژ خروجی : 5 تا 35 ولت
ماکزیمم جریان خروجی : 4A
جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر
فرکانس سوئیچینگ : 150KHz
دمای کاری: 40- تا 85 سانتی‌گراد
ابعاد : 43mm * 21mm * 12mm
بازده تبدیل : 92% (Max.)
به کمک ماژول XL6009 می توان ولتاژ خروجی را افزایش داد. اما باید در نظر داشت که با کاهش ولتاژ ورودی و نزدیک شدن آن به حداقل میزان ورودی، به عنوان مثال در حوالی 3.3 ولت، خروجی ولتاژ این ماژول افزاینده ولتاژ ممکن است پایدار باقی نماند. به عنوان مثال، با اعمال ولتاژ 5 به ورودی، می توانید خروجی را بر روی 12 تنظیم کنید. اما با کاهش این مقدار به اندازه 3.3، ولتاژ خروجی از حالت پایدار خارج شده و ولتاژهایی بیش از 12، به عنوان مثال 20 و یا حتی 30 دریافت خواهید کرد.
راهکار غلبه بر این مشکل بسیار ساده خواهد بود. کافیست در خروجی ماژول افزاینده ولتاژ XL6009، یک کاهنده ولتاژ LM2596 قرار داده و ولتاژ ثابتی را ایجاد کنید. از آنجاییکه ولتاژ باتری حین کار در حال کاهش بوده و جریان کشی از باتری سبب افت ولتاژ آن نیز خواهد شد، توصیه می شود در خروجی ماژول XL6009، برای تثبیت ولتاژ، حتما از رگولاتور سوییچینگ استفاده کنید. |
