ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801

ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801

166,700تومان

5 عدد در انبار

توضیحات

ولتاژ کاری:6 تا 30 ولت دی سی
ورودی 5 ولت میکرو USB
ولتاژ قابل تحمل رله:از 0 تا 250 ولت DC یا AC
جریان رله:10 آمپر
جریان مصرفی خود ماژول:50 میلی آمپر
دمای کاری:منفی 40 تا 85 درجه سانتی گراد
اندازه: 64 در 38 در 17 میلی متر
محدوده زمانی: 0.1 تا 999 دقیقه

‐—————-

حروف و اختصارات مورد نیاز ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801:
OP زمان وصل بودن رله
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات

حروف و اختصارات مورد نیاز ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801:
OP زمان وصل بودن رله
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات

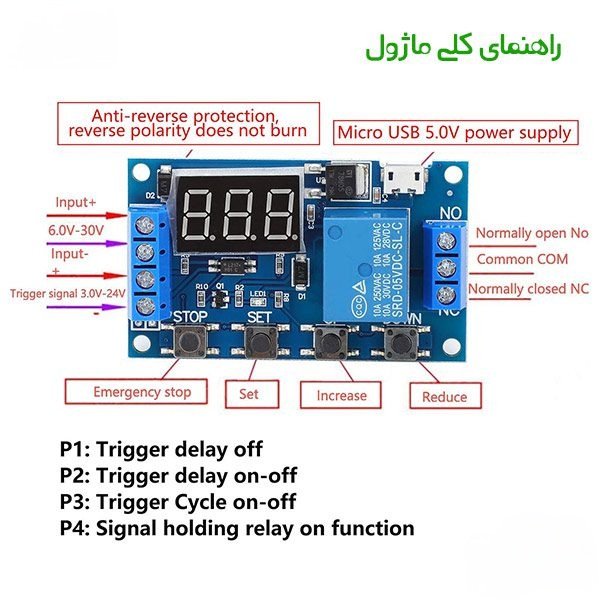

ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801
ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801

نحوه تنظیم مد کاری ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801:
برای این امر بایستی دکمه ست را به مدت سه ثانیه فشار دهید تا مدهای کاری بر روی سون سگمنت نشان داده شود.اکنون به وسیله دکمه های بالا UP و دکمه پایین DOWN اقدام به تغییر مود کاری میکنیم سپس دکمه ست SET را میزنیم.

نحوه اطلاع از تایم ها و مد اعمالی در ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801:
برای این امر کافیست یک بار دکمه ست را فشار دهید.کل دیتا پشت سر هم روی نمایش داده می شود.

ایجاد سیگنال تحریک:
سیگنال تحریک باید در محدوده باید در محدوده 3 تا 24 ولت دی سی باشد و زمین با ماژول مشترک باشد.

برای راحتی این مورد نیز در سمت چپ پایین برد محلی برای اتصال دو زمین GND و GND-T قرار داده شده که با گذاشتن یک سوییچ با هر بار زده شدن کلید یک سیگنال تریگر ایجاد می شود.

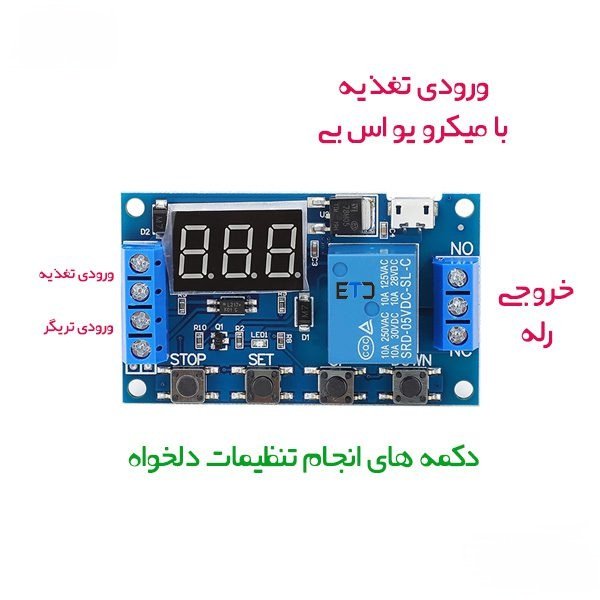

ماژول تایمر 30-6 ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-801
ماژول تایمر 30-6 ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-801

مدهای کاری ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801:
P1: با ورود پالس تریگر یا همان تحریک خارجی، رله به اندازه زمان تعیین شده OP وصل می شود.
P1.1: ورودی پالس تریگر تحریک مجدد،در زمان OP تاثیری در خروجی رله نخواهد داشت.
P1.2: پالس ورودی تریگر تحریک دوباره باعث اتصال دوباره رله می شود.
P1.3: تریگر تحریک مجدد، باعث قطع رله خروجی و توقف تایمر شمارش می شود.
P1.4: دستور اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.

رنج زمانی تایمر:
XXX 1 تا 999 ثانیه

XX.X 0.1 تا 99.9 ثانیه

X.X.X 1 تا 99 دقیقه

برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد.

مشخصات فنی ماژول تایمر 30-6 ولت قابل تنظیم با رله و نمایشگر JZ-801:
ولتاژ کاری:6 تا 30 ولت دی سی
ورودی 5 ولت میکرو USB
ولتاژ قابل تحمل رله:از 0 تا 250 ولت DC یا AC
جریان رله:10 آمپر
جریان مصرفی خود ماژول:50 میلی آمپر
دمای کاری:منفی 40 تا 85 درجه سانتی گراد
اندازه: 64 در 38 در 17 میلی متر
محدوده زمانی: 0.1 تا 999 دقیقه
