مشخصات آی سی های سری 74
ایسی های سیموس و تی تی ال سری 74 چه کاربردی در الکترونیک دارند و مشخصات آنها چیست ؟

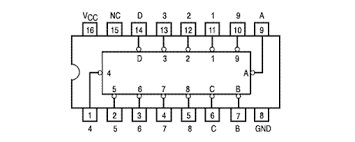

اگر با قطعات الکترونیک سر و کار داشته اید و به تعمیر یا بررسی پرداخته اید قطعا می دانید که آی سی ها در یک نگاه ساده در دو نوع TTL ,CMOS در بازار موجود هستند نوع TTL و CMOS این آی سی ها دارای رتبه بندی های مختلفی است که شاید دانستن نام و نحوه نام گذاری آنها برای شما جالب باشد
نوع TTL آن شامل L ،LS ،S ،AS ،ALS و F می باشد به طور مثال آی سی مربوط به گیت منطقی AND را در نظر بگیرید این آی سی را شاید بتوانید در بازار با نام های 74L08،74LS08،74S08،74AS08 ، 74ALS08 و 74F08 بیابید، اگر به یکی از این آی سی ها با دقت نگاه کنید بعد از عبارت 74 شاهد یکی از عبارت های L ،LS ،S،AS،ALS و F و بعد از آن شماره آی سی را می بینید برای گیت AND بعد از این عبارات 08 را مشاهده می کنید که بیانگر گیت AND است این مطلب راجع به بقیه گیتها و آی سی ها نیز صادق است.
زیر گروه های تغذیه تی تی ال
خانواده L ،LS ،AS ،ALS و F دارای تغذیه مثبت بین 4.5 تا 5.5 ولت است،در واقع این رنج از ولتاژ، ولتاژ قابل تحمل است و به بیان دیگر این آی سی در این رنج درست کار خواهد کرد، خانواده S دارای تغذیه مثبت بین 4.75 تا 5.25 است.
همان طور که احتمالا می دانید ولتاژهای خروجی و ورودی صفر یا یک ولت باینری دقیقا مساوی با صفر و یک ولت نیست به طور مثال
میزان ولتاژ خروجی در حالت 1 و 0
میزان ولتاژ خروجی در حالت صفر یا LOW برای تمامی گروه TTL برابر 0.3 ولت می باشد.
مقدار ولتاژ خروجی در حالت یک یا HIGH برای خانواده گروه L،LS و S برابر 3.4 ولت می باشد.
مقدار ولتاژ خروجی در حالت یک یا HIGH خانواده گروه AS و ALS از تفریق تغذیه مثبت آی سی از عدد 2 بدست می آید.
مقدار ولتاژ خروجی در حالت یک یا HIGH برای خانواده گروه F نیز برابر 3.5 است.
جریان خروجی خانواده گروه تی تی ال
مقدار جریان خروجی خانواده TTL به شرح زیر می باشد.
مقدار جریان خروجی برای خانواده گروه L برابر5mA منظور از mA (میلی آمپر) است
مقدار جریان خروجی برای خانواده گروه LS برابر 8mA
مقدار جریان خروجی برای خانواده گروه S برابر 40mA
مقدار جریان خروجی برای خانواده گروه AS برابر 20mA
مقدار جریان خروجی برای خانواده گروه ALS برابر 8mA
مقدار جریان خروجی برای خانواده گروه F نیز برابر 20mA
نوع CMos نیز شامل خانواده C،AC،HC و HCT می باشد
به طور مثال اگر یک آی سی AND خریداری کنید و نوع آن CMOSباشد ممکن است،بعد از عدد 74 هر یک از عبارت های بالا را ببینید.به طور مثال آی سی AND را می توانید به صورت زیر مشاهده کنید.
74HC08 ،74HCT08 ، 74C08 و 74AC08
میزان ولتاژ خروجی در حالت 1 و 0
در تمامی این خانواده ولتاژ خروجی در حالت LOW یا صفر برابر 0.1 ولتاژ مثبت است.
ولتاژ خروجی در حالت یک یا HIGH در خانواده گروه C از حاصلضرب 0.9 در مقدار مثبت منبع تغذیه بدست می آید.
ولتاژ خروجی در حالت یک یا HIGH در بقیه خانواده این گروه از تفریق مثبت تغذیه از مقدار عددی 0.1 بدست می آید.
جریان خروجی خانواده گروه سیموس
مقدار جریان خروجی آی سی های نوع CMOS
مقدار جریان خروجی برای خانواده گروه C برابر 3.3mA مقدار جریان خروجی برای خانواده گروه AC برابر 50mA
مقدار جریان خروجی برای خانواده گروه HC,HCT برابر 25mA
تغذیه در گروه سیموس
خانواده گروه C در رنج ولتاژ بین 3 تغذیه 3 تا 15 ولت کار می کنند
خانواده گروه AC ،HC و HCT بین تغذیه 2 تا 6 ولت کار می کنند
